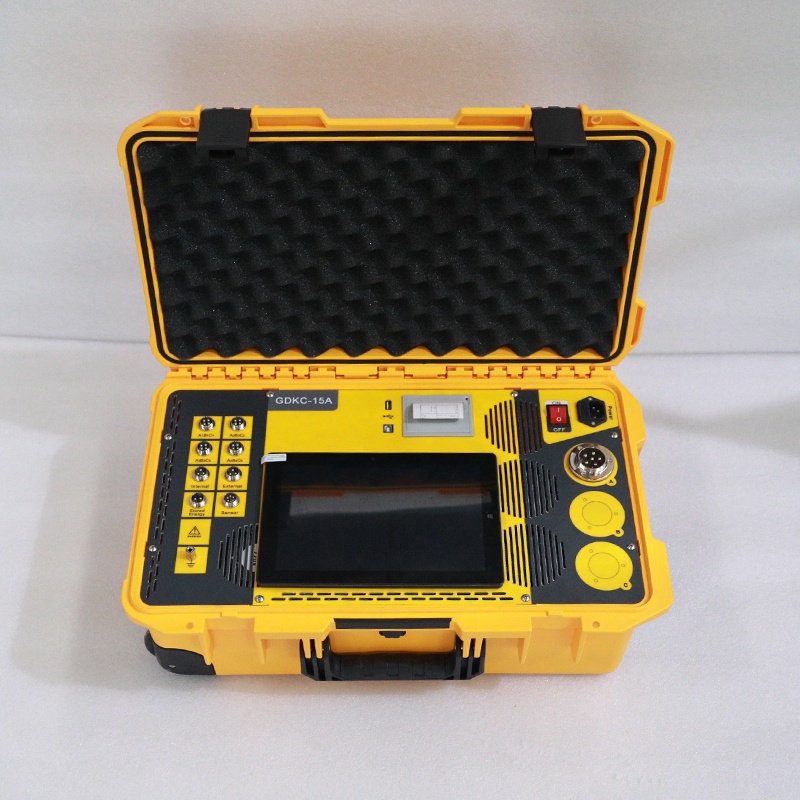

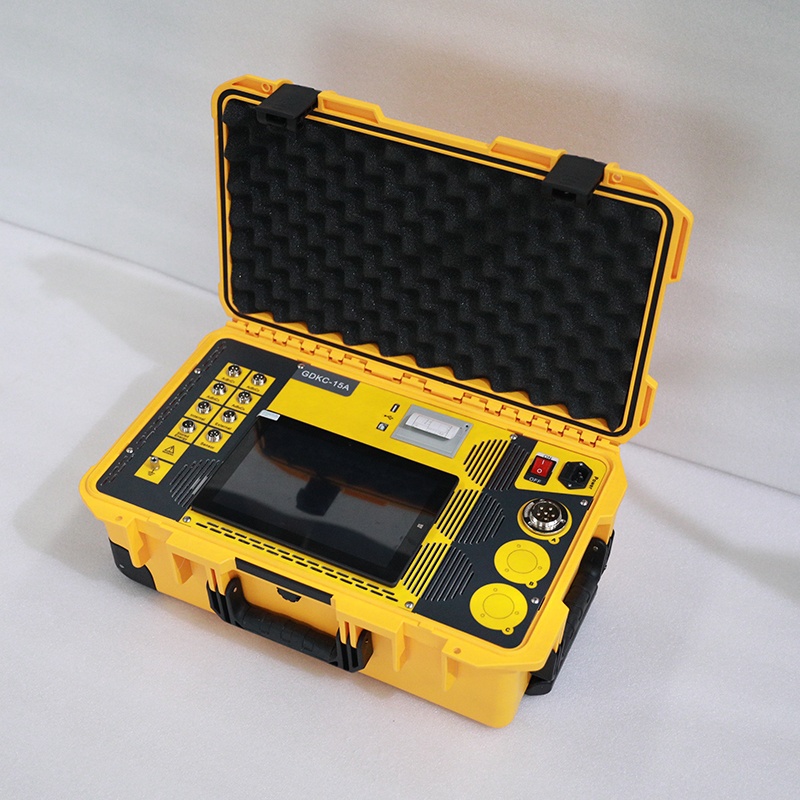

GDKC-15系列高压开关综合测试仪
GDKC-15系列

高压开关综合测试仪

 相关产品
Related Products


随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即(高压开关机械特性测试仪)是依据最新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。


· 采用速慧(smartquick)智能化电力测试系统(软著登字第1010215号、商标注册号14684781);

· 将机械特性测试功能、主回路接触电阻功能集成在一台设备里;
· 可对双端接地开关、石墨触头开关、金属触头开关断口、带合闸电阻开关的机械动作特性做全功能测试;
· 还可对高压断路器三相主触头接触电阻同时进行测试。


产品特点

1、本仪器为嵌入式工控机,主板基于CortexTM-A8,主频1GHZ,闪存1GB,开机速度快仅需16秒。8.4寸彩色大屏,windows操作系统,人性化操作界面直观,触摸屏,支持中英文输入,便于现场操作人员使用。
2、高速热敏打印机,方便现场打印测试数据。
3、机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供DC10~260V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

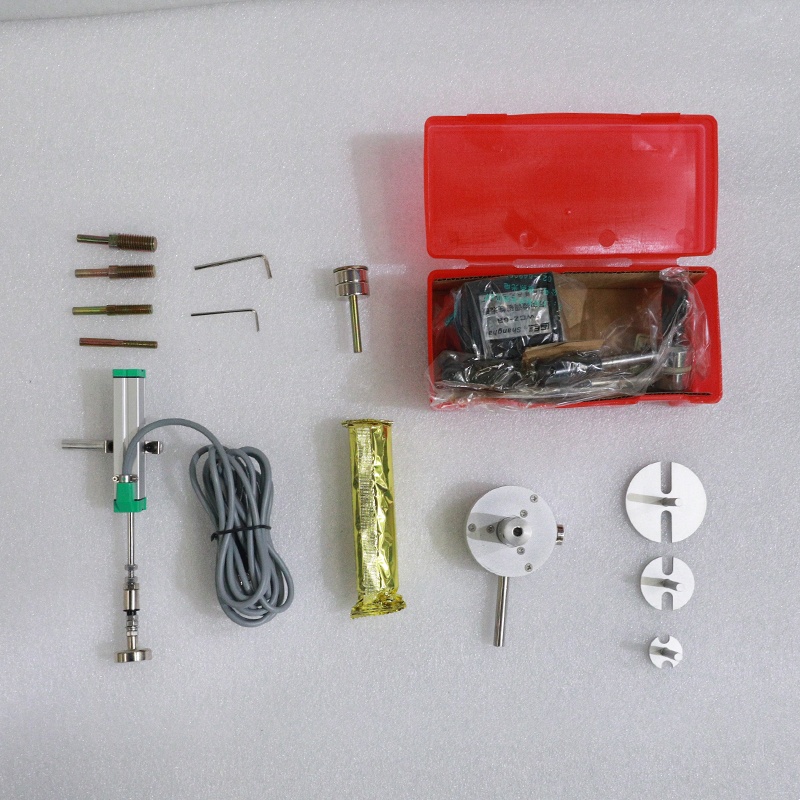

4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。
5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次,得到所有数据及图形。
7、主机可存储30000组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
8、配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。
9、同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻,3路石墨(选配)。
10、内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。
11、全自动电机储能、电机功率测量功能。
12、内部抗干扰电路可满足500KV变电站内可靠使用。



高压开关综合测试仪价格?欢迎咨询高压开关综合测试仪厂家-国电西高 国电西高




产品参数

1.1、使用环境

输入电源  220V±10%  50Hz±10%         大气压力  86106kpa

      1040                   湿      80%RH

1.2、安全性能

绝缘电阻  2MΩ

介电强度  电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。

1.3、基本参数

   间: 量程   20000.0ms              最小分辩率0.01ms

              200   ms档位          误差0.5%

2000  ms档位          误差0.5%

           ③ 20000 ms档位          误差0.5%

合闸电阻:量程   10 KΩ  最小分辨率 1Ω     误差0.5%

石墨触头:量程   200 ms  最小分辨率0.1ms    误差0.5%

双端接地:量程   200 ms  最小分辨率0.1ms    误差0.5%

静态电阻:量程   1uΩ-10mΩ   最小分辨率0.01uΩ  误差0.5%

          测试电流DC 50A100A(三相同测)

   度:量程  20.00m/s             最小分辩率0.01m/s

              ① 0-2m/s以内         误差0.5%

                  2m/s以上          误差0.5%

   程:

量 程

最小分辩率

误差

  50.0mm

 0.1mm

  0.5%

  300.0mm

 1mm

  600.0mm













    流: 最大量程 20.00A                   最小分辩率0.01A

输出电源: DC0300V数字可调/20A(瞬时工作),最小分辨率1V

外形尺寸: 360mm(L)×280mm(W)×300mm(H)

重  量: 10kg
