GDYD-M系列

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

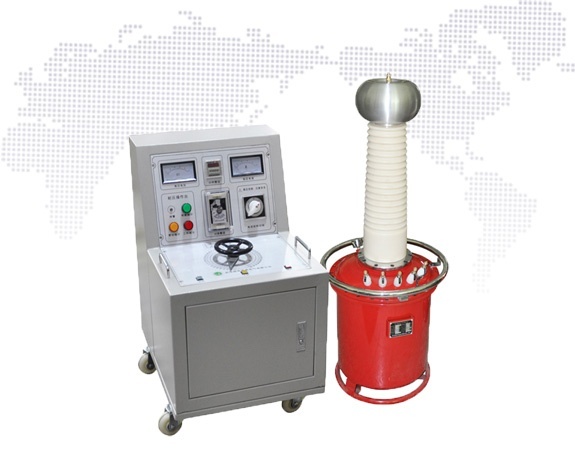

工频耐压试验装置

工频耐压试验装置



GDYD-M系列工频耐压试验装置是国电西高在XCJH(TCWJH)型的基础上,根据国家最新电力行业标准而设计的工频耐压测试仪。它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。


工频耐压试验装置价格?欢迎咨询工频耐压试验装置厂家-国电西高 国电西高


可等同或替代以下产品名数显耐压装置、耐压试验装置、高压试验装置、手动控制箱、操作台、耐压控制箱、耐压装置、过电压装置、工频耐压试验、工频耐压试验装置、数字耐压试验装置、程控绝缘耐压装置、试验变压器、耐压机、全自动工频耐压控制(箱)台、工频耐压控制台、全自动工频耐压控制箱、工频耐压控制箱

工频耐压试验装置仪器特点:

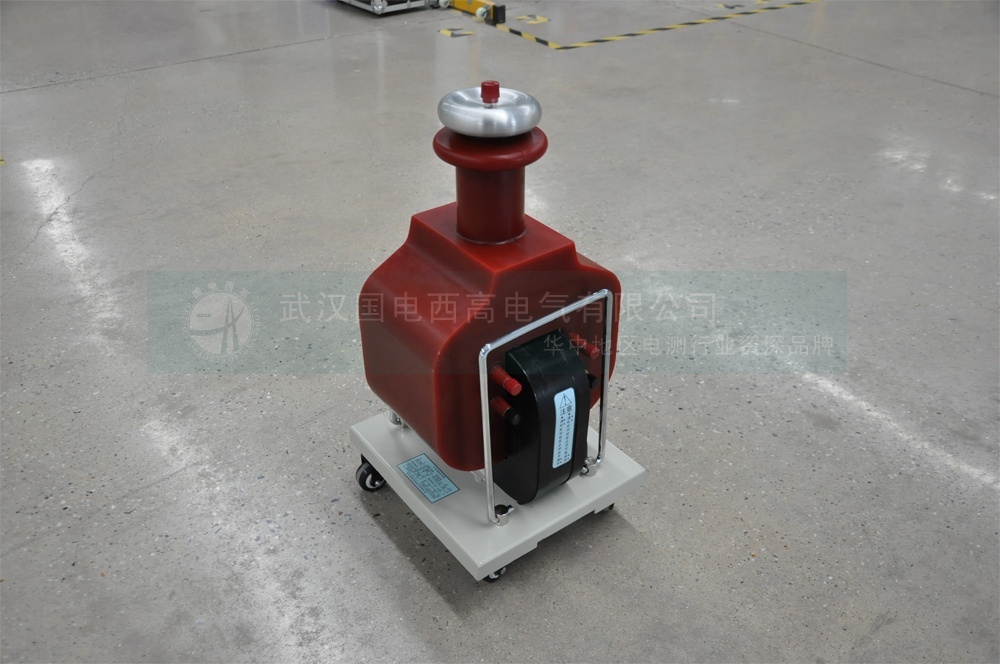

  • 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
  • 指针和数字显示,读数更直观,准确,抗干扰能力强,性价比高。
  • 高压电压、低压电流、时间3路测量方式。
  • 手动操作方式,提高了产品的安全性、可靠性。
  • 实时显示高压电压、低压电流,直观明了。
  • 具有零位指示、电源指示、工作指示、计时指示等功能
  • 完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能
  • 采用新型时间继电器,计时范围更广(1S~99H)
  • 采用新型电流继电器,更精确、更可靠,确保人身及设备安全。
  • 试验容量在5kVA以上,采用电磁式过流继电器。
  • 试验容量在5kVA以上,采用移动式控制台。
  • 增加整流装置,可支持交直流两用功能。(选配)
  • 配备串级变压器和双高压变压器,实现不同电压等级的耐压试验。(选配)
  • 还可定做电压微调功能,用于互感器校验系统的升压升流精密调节。(选配)
工频耐压试验装置采用标准
  • DL/T 848.2-2004《高压试验装置通用技术条件第2部分:工频高压试验装置》
  • DL/T 474.4-2006《现场绝缘试验实施导则 第4部分:交流耐压试验》
  • DL/T 596-2005《电力设备预防性试验规程》
  • GB1094.1-GB1094.6-96《外壳防护等级》
  • GB2900《电工名词术语》
  • GB2900《电工名词术语》
  • GB/T16927.1~2-1997《高电压试验技术》
  • GB4793-1984《电子测量仪器安全要求》
  • GB191《包装贮运标志》
  • GB/T.311-1997《高压输变电设备的绝缘与配合》
咨询热线:400-8818-755
国电西高国电西高国电西高国电西高国电西高

技术特点



GDYD-M系列工频耐压试验装置是国电西高在XCJH(TCWJH)型的基础上,根据国家最新电力行业标准而设计的工频耐压测试仪。它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。


工频耐压试验装置价格?欢迎咨询工频耐压试验装置厂家-国电西高 国电西高


可等同或替代以下产品名数显耐压装置、耐压试验装置、高压试验装置、手动控制箱、操作台、耐压控制箱、耐压装置、过电压装置、工频耐压试验、工频耐压试验装置、数字耐压试验装置、程控绝缘耐压装置、试验变压器、耐压机、全自动工频耐压控制(箱)台、工频耐压控制台、全自动工频耐压控制箱、工频耐压控制箱

工频耐压试验装置仪器特点:
  • 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
  • 指针和数字显示,读数更直观,准确,抗干扰能力强,性价比高。
  • 高压电压、低压电流、时间3路测量方式。
  • 手动操作方式,提高了产品的安全性、可靠性。
  • 实时显示高压电压、低压电流,直观明了。
  • 具有零位指示、电源指示、工作指示、计时指示等功能
  • 完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能
  • 采用新型时间继电器,计时范围更广(1S~99H)
  • 采用新型电流继电器,更精确、更可靠,确保人身及设备安全。
  • 试验容量在5kVA以上,采用电磁式过流继电器。
  • 试验容量在5kVA以上,采用移动式控制台。
  • 增加整流装置,可支持交直流两用功能。(选配)
  • 配备串级变压器和双高压变压器,实现不同电压等级的耐压试验。(选配)
  • 还可定做电压微调功能,用于互感器校验系统的升压升流精密调节。(选配)
工频耐压试验装置采用标准
  • DL/T 848.2-2004《高压试验装置通用技术条件第2部分:工频高压试验装置》
  • DL/T 474.4-2006《现场绝缘试验实施导则 第4部分:交流耐压试验》
  • DL/T 596-2005《电力设备预防性试验规程》
  • GB1094.1-GB1094.6-96《外壳防护等级》
  • GB2900《电工名词术语》
  • GB2900《电工名词术语》
  • GB/T16927.1~2-1997《高电压试验技术》
  • GB4793-1984《电子测量仪器安全要求》
  • GB191《包装贮运标志》
  • GB/T.311-1997《高压输变电设备的绝缘与配合》

产品参数

  • 输入电压:AC 220(380)V 可选
  • 低压输出:AC 0-250(430)V
  • 低压电流:0-5/10/15/50A(可按客户要求定制)
  • 输出容量:0-3/5/10/15 kVA(可按客户要求定制)
  • 高压电压:0-50/100/150/200 kV(可按客户要求定制)
  • 高压电流:0-50/100/150/200/500/1000/2000mA(可按客户要求定制)
  • 计时范围:0-9999S
  • 环境温度:-20℃至50℃
  • 电压精度 ≤1.5% ±1个字(F.S)

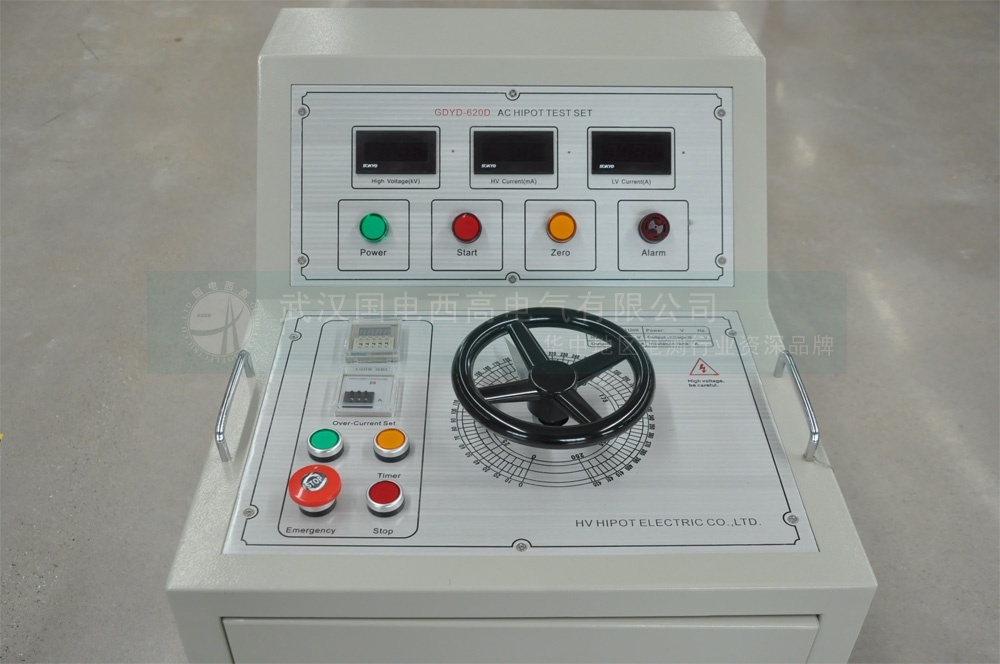

控制箱(台) 参数:
型号规格 容量 ( kVA ) 输 入 电 源 输 出 电 压 重量 ( kg )
相数 ( V ) ( A ) ( V ) ( A )
GDYD-M -2/200 2 LN 220 9 .1 0-250 8 14
GDYD-M -3/200 3 LN 220 13.6 0-250 12 16
GDYD-M -5/200 5 LN 220 22.7 0-250 20 18
GDYD-M -10/200 10 LN 220 45.5 0-250 40 80
GDYD-M -15/400 15 AB 380 39.5 0-430 34.9 90
GDYD-M -20/400 20 AB 380 52.6 0-430 46.5 100
GDYD-M -25/400 25 AB 380 62.5 0-430 58.1 120
GDYD-M -30/400 30 AB 380 78.9 0-430 69.8 140
GDYD-M -50/400 50 AB 380 131.5 0-430 116.63 160
GDYD-M -100/400 100 AB 380 263 0-430 232.5 200
说明: 1 、 如有特殊参数要求,可按用户的技术参数进行设计制作。
2 、 输出容量为 5kVA 以下(含 5kVA )时控制部分为箱式,其它都为台式。

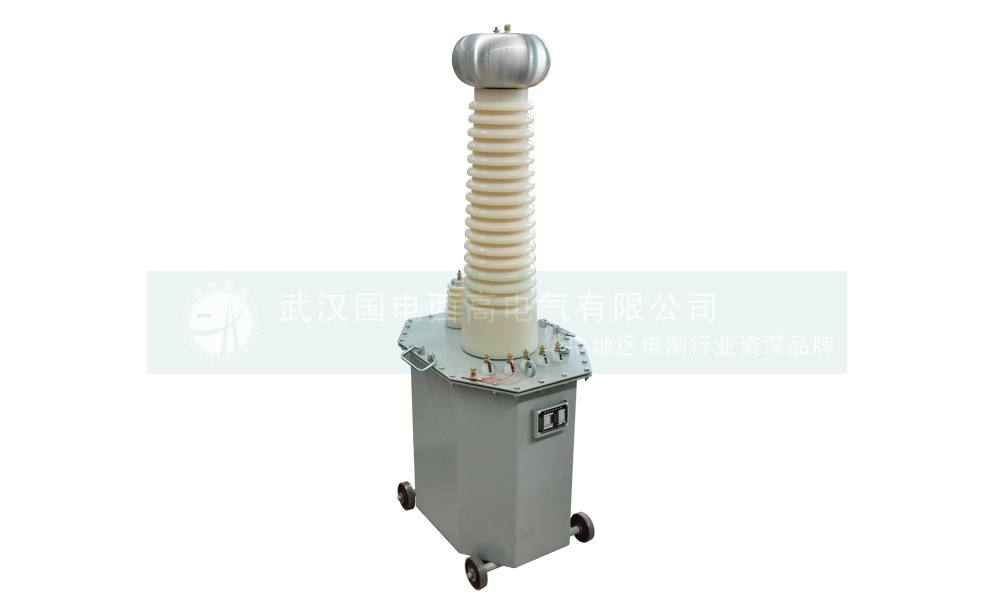

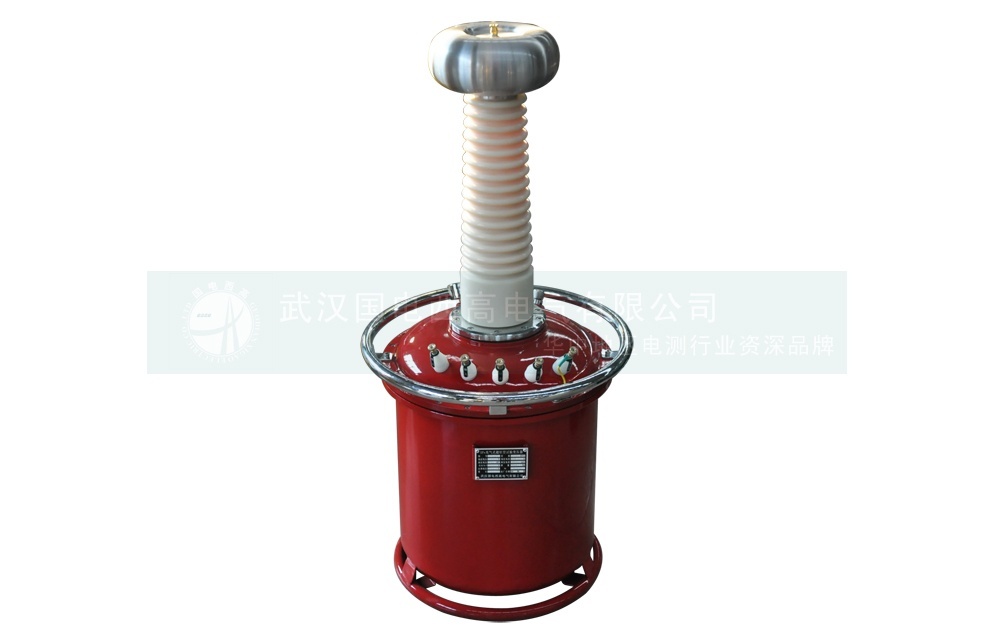

试验变压器参数
规格 容量 低压侧 高压侧 高压侧(交直流变压器) 测量变比 30 分钟温升 阻抗电压 空载电流 重量
电压 电流 交流输出 直流输出
kVA V A 电压 kV 电流 电压 kV 电流 kg
1.5/50 1.5 200 7.5 50 30 70 21.4 500 10 10 <4 19.5
3/50 3 200 15 50 60 70 42.9 500 10 10 <4 27
5/50 5 200 25 50 100 70 71.4 500 10 10 <4 52
10/50 10 200 50 50 200 70 142.9 500 10 10 <4 80
15/50 15 400 37.5 50 300 70 214.3 500 10 8 <4 120
20/50 20 400 50 50 400 70 285.7 500 10 8 <4 140
30/50 30 400 75 50 600 70 428.6 500 10 8 <4 155
50/50 50 400 125 50 1000 70 714.3 500 10 8 <4 184
10/100 10 200 50 100 100 140 71.4 1000 10 10 <4 135
15/100 15 400 37.5 100 150 140 107.1 1000 10 8 <4 150
20/100 20 400 50 100 200 140 142.9 1000 10 8 <4 215
30/100 30 400 75 100 300 140 214.3 1000 10 8 <4 250
50/100 50 400 125 100 500 140 357.1 1000 10 8 <4 290
10/150 10 200 50 100 66.7 140 47.6 1500 10 10 <4 180
15/150 15 400 37.5 150 100 210 71.4 1500 10 8 <4 200
20/150 30 400 50 150 133.3 210 95.2 1500 10 8 <4 220
30/150 30 400 75 150 200 210 142.9 1500 10 8 <4 280
50/150 50 400 125 150 333.3 210 238.1 1500 10 8 <4 340
说明: 1 、如有特殊参数要求,可按用户的技术参数进行设计制作。
2 、上表的重量以油浸式试验变压器为例,干式试验变压器和充气式试验变压器稍有不同。
操作视频

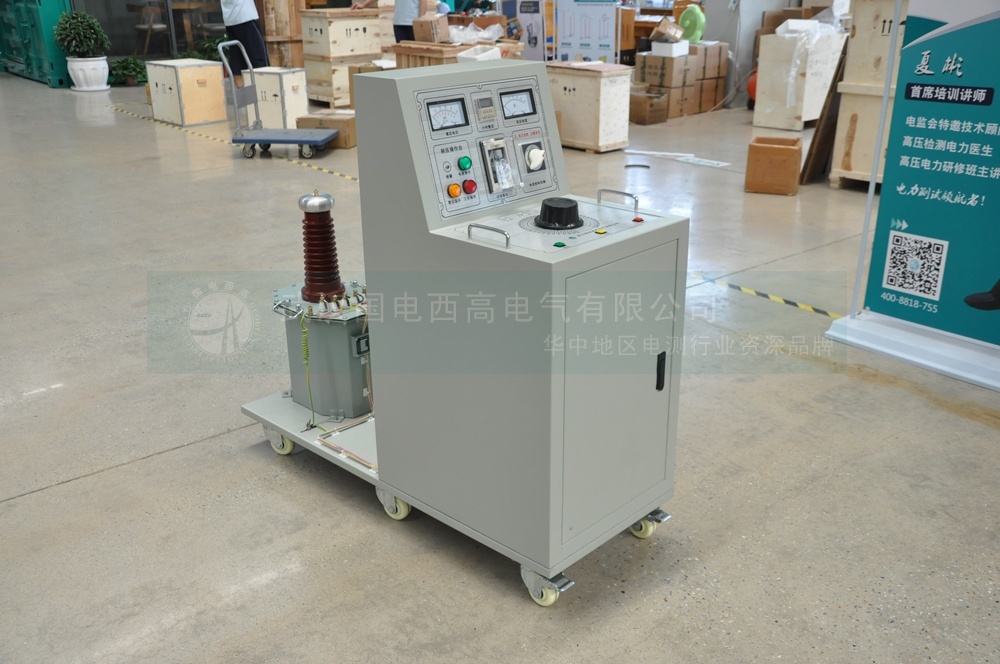

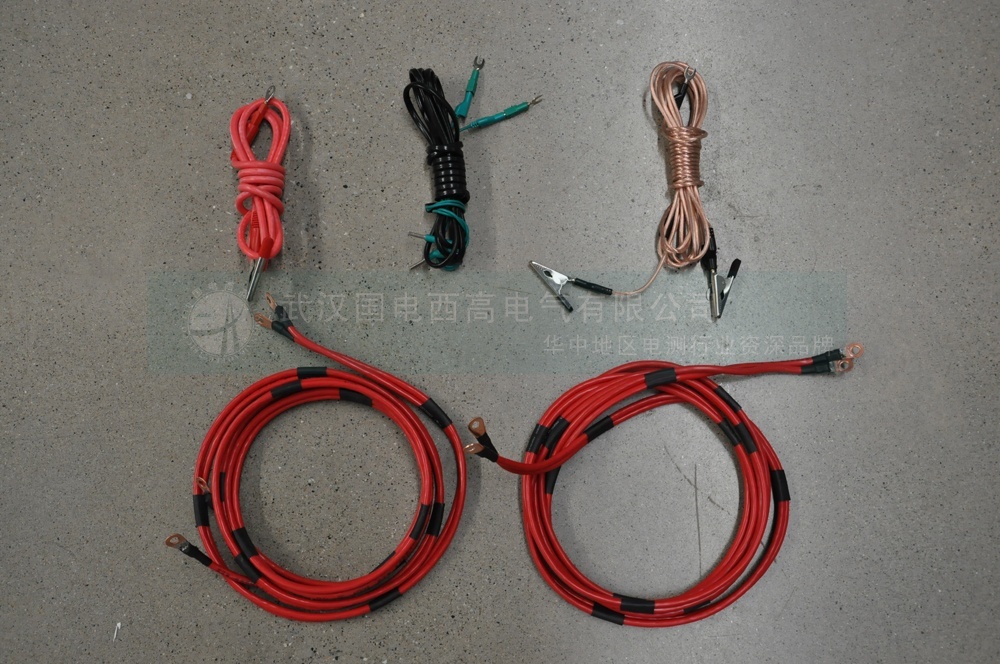

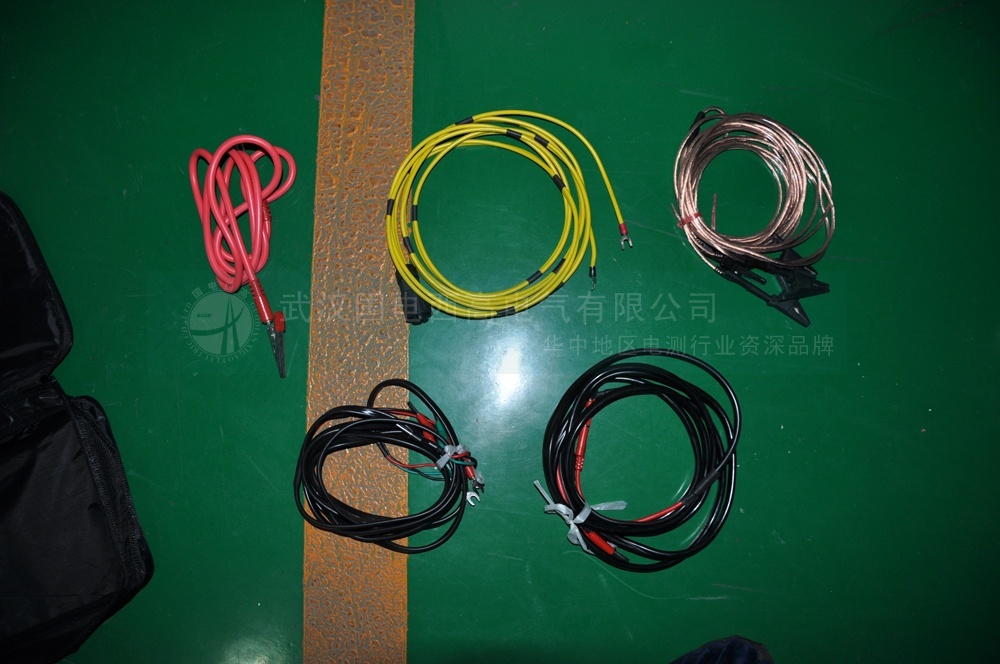

产品细节
