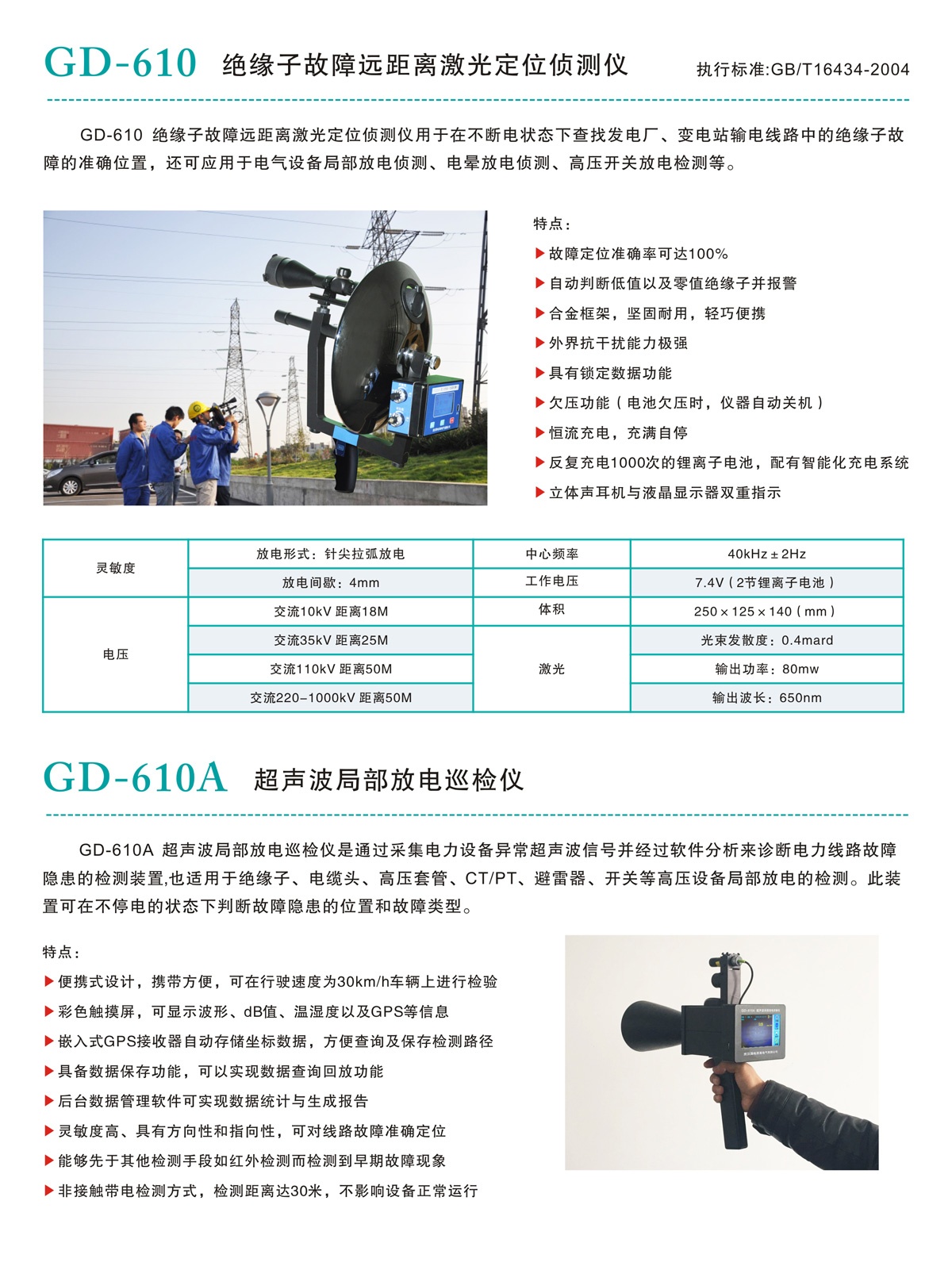

GD-610绝缘子故障远距离激光定位侦测仪

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

选型-报价-投标授权-OEM授权-厂家直销

定制服务
  • 1、诚征全国代理OEM服务
  • 2、外观形象设计
  • 3、选配功能定制
  • 4、定制操作视频
  • 5、专项技术培训(远程直播/上门)
  • 6、特殊场合及特殊试验方案设计
  • 7、集成系统开发

  • 产品简介
  • 技术参数
  • 图文介绍
  • 扩展资料
产品概述
高压配电网及输变电设备常因绝缘子劣化而发生闪络、接地或瓷瓶爆破等故障,影响生产和人身安全。及时发现和排除绝缘子故障,对高压输变电线路的安全连续运行有着极大的重要性。
GD-610绝缘子故障远距离激光定位侦测仪用于在不断电状态下查找发电厂、变电站输电线路中的绝缘子故障的准确位置,还可应用于电气设备局部放电侦测、电晕放电侦测、高压开关放电检测等。

检测项目
  • 检测带电运行绝缘子不明闪络故障(多次跳闸合闸)。
  • 检测带电运行绝缘子绝缘下降有泄漏电流入地(响应灵敏度不小于1毫安)。
  • 合成绝缘子故障。
  • 高压接头氧化放电侦测。
  • 高压设备刀闸接触不良放电侦测。
  • 电晕放电侦测。
  • 污闪侦测。
产品特点
  • 距离侦测,激光瞄准,准确定位劣化绝缘子以及其设备故障的具体位置,判断准确率100%。
  • 合金框架,坚固、轻便。
  • 体声耳机及液晶显示器双重指示,效果明显。
  • 外界干扰能力极强。
  • 能化程度高
              具有锁定数据功能。
              欠压功能(电池欠压时,仪器自动关机)。
              恒流充电,充满自停。
  • 反复充电1000次的锂离子电池,配有智能化充电系统,延长电池的使用寿命。
  • 有环境湿度测量插件,便于了解绝缘子的真实工作环境。
  • 全可靠,操作简单。
  • 有语音报警功能,可语音播报所定值。


技术参数

使用范围

6-500 ( kV )

主机

中心频率

40kHz±2Hz

灵敏度

放电形式

针尖拉弧放电

放电间歇

4mm

电压

交流 10kV 距离 18M

交流 35kV 距离 25M

交流 110kV 距离 50M

交流 220-500kV 距离 50M

工作电压

7.4V ( 2 节锂离子电池

体积

250 × 125 × 140 ( mm )

激光

输出波长

650nm

光束发散度

0.4mard

输出功率

80mw

单筒瞄准镜

倍率

3-9 倍

孔径

50mm

长度

295mm

高频传感器

中心频率 fo

40kHz±2Hz

中心电容 Co

2500±20%PF

使用温度

-30 ~ 60 ℃

重量

2.17kg

耳机

额定阻抗 Z

125Ω

频率范围

100Hz-10kHz

灵敏度

( 1W/1m ) 60dB

充电器

输入电压

AC220V±10%

输入频率

50Hz±5%

输出直流电压

DC 8.4V

电流

1A

整机外包装尺寸

470mm×340mm×420mm

全套整机重量

7.18kg
