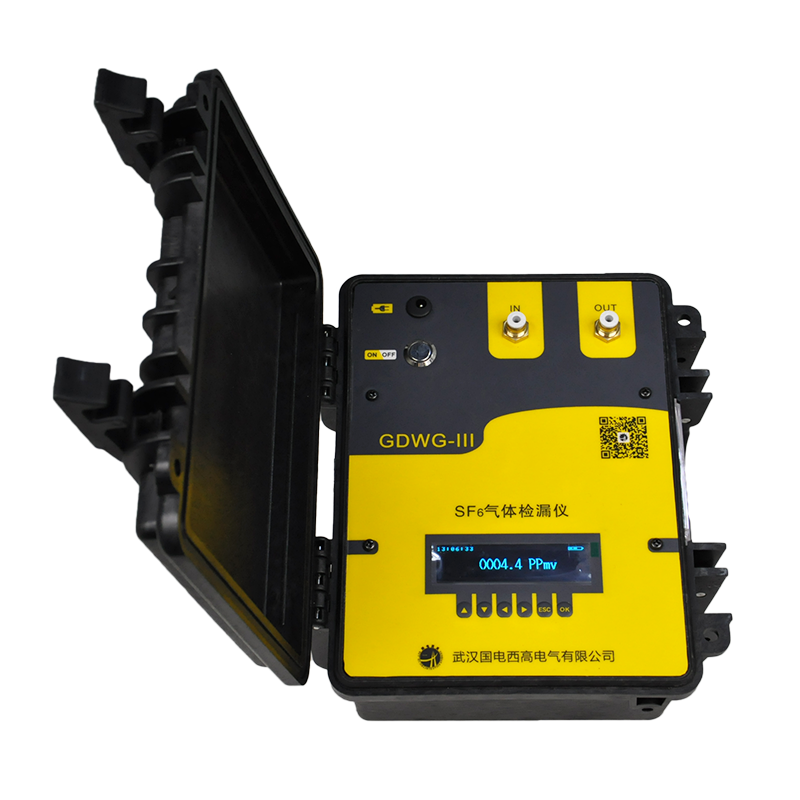

GDWG-IIISF6气体定量检漏仪

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

选型-报价-投标授权-OEM授权-厂家直销

定制服务
  • 1、诚征全国代理OEM服务
  • 2、外观形象设计
  • 3、选配功能定制
  • 4、定制操作视频
  • 5、专项技术培训(远程直播/上门)
  • 6、特殊场合及特殊试验方案设计
  • 7、集成系统开发

  • 产品简介
  • 技术参数
  • 图文介绍
  • 扩展资料
产品概述

随着国内变电站电压等级的逐步提高,目前电力部门SF6高压断路器的使用量大约以15%/ 年的速度增长,在高压、超高压及特高压开关领域,SF6气体几乎成为唯一的绝缘和灭弧介质,但SF6高压开关大多是安装在室内,空气流动较为缓慢,一旦SF6气体发生泄露,容易造成局部缺氧,致使工作人员因缺氧窒息,对人员生命安全造成极大的安全隐患。因为绝缘程度降低,同时也对高压断路器的灭弧效果极大程度的降低,对断路器本体造成损坏。因此一旦发现SF6气体发生泄露,就必须采取相应的措施,准确寻找到泄漏点,对泄漏点进行修复,及时消除高压断路器的安全隐患。

GDWG-III便携式SF6气体定量检漏仪是一款高精度、高灵敏度的运用非分散红外(NDIR)技术来定位和量化泄漏的泄漏探测器。主要应用于电力行业GIS和SF6充气式设备的泄露检测。可对SF6气体电气设备进行定性及定量检测。通过包扎法测出SF6气体电气设备的年泄漏率。同时该设备广泛用于供电局、变电站、高压开关公司、实验室安全通风柜、科学试验等多个领域的SF6气体泄漏的检测。

应用范围
  • 高压开关设备
  • 直升飞机转子叶片
  • 气体输送系统
  • 检测灭火器
  • 建筑物通风率研究
  • 检测危险物
  • 贮存容器
  • 产品优势
  • 无放射源,无辐射危险
  • 无需耗材,无需定期更换高压高纯氩气
  • 无接近高压气体的危险
  • 无需定期更换传感器,无须二次投资,性价比高
  • 性能稳定,维护费用低。无需每年做线性校准无易损件
  • 不受湿度影响,不受环境污染影响,无本底影响误差
  • 高灵敏度探测泄露可达0.1ppmv
  • 严重泄露或SF6浓度达到100%时不会污染或损坏检测器
  • 技术特点
  • 能对SF6电气设备的泄露进行定性及定量的检测。
  • 能准确定位SF6气体电气设备的泄露故障点。
  • 同屏SF6浓度值、温湿度值、电池指示、时间、膜片泵状态等多参数呈现。
  • 独具匠心的操作界面,简洁实用的人机的交互方式,给用户良好的视觉享受
  • 采用非分散红外(NDIR)技术,德国原装进口世界顶尖品牌传感器.
  • 测试速度快,3s即可达到数据稳定状态,数据重复性好。
  • 带温度和压力补偿,可完美实现不同温度和压强环境下对气体浓度的补偿。
  • SF6气体单一响应,对其它任何气体不响应,不会出现误报情况。
  • 非气体接触测量特性能保证任何浓度下都不会出现传感器中毒现象。
  • 传感器恒温室,能保证传感器在任意环境温度下不发生温度漂移。
  • 采用军工OLED显示屏,能保证强光直射条件下数据清晰可见。
  • 秉承欧洲简洁低耗的设计理念,经过软硬件优化,内置锂电,超长待机
  • 在进行现场检测工作时,操作人员可随身佩戴进行爬高工作。
  • 改进了之前型号彩屏阳光下看不清的缺陷,更适合现场人员使用。
  • 声光分段报警,保证现场操作人员在不需要看数据的条件下发现泄漏点。
  • 测试管路可做长短任意调整,可根据实际情况选取合适的测量管路长度。
  • 膜片泵吸采样方式,保证测试气路的密闭性。
  • 配有防滑手柄、蛇形探头以及防跌落腕带,保证用户使用方便安全。
  • 配送手机微信电力计算小程序,用于年泄露率的计算,只需填写相关数据,自动计算出年泄漏率值,省去繁琐的人工操作。
  • 以浓度数据加上检测时间的方式存储数据,方便工作人员准确调出所需数据。能存储超过8000组检测数据值。
  • 外壳优选航空高强度、全屏蔽、超轻型全铝材质结构
  • 外包装采用高强度特殊工程塑料,防滑,防水,防尘,防爆
  • 可支持切换中英文操作语言(选配)
  • SF6气体浓度单位PPmv,mg/m3可快速切换显示(选配)
  • 可支持监测环境中或密闭空间中SF6浓度并报警,气体浓度实时曲线显示模式(选配)
  • 可实现本机存储、查看、删除历史数据及报警记录,可直接通过USB连接电脑,快速下载存储数据的TXT文档;配上位机软件下载、存储、分析、打印数据。(选配)
  • 技术参数
    • 测量原理:非分散红外,双波长原理
    • 检测量程:0---1500ppm
    • 检测分辨率 :0.1PPmv
    • 检测范围:0~1500PPmv
    • 检测精度:±2%FS(0---1500ppm)
    • 重复性误差:≤±1%
    • 检测响应时间:≤10秒
    • 检测恢复时间:≤15秒
    • 长期稳定性(跨度):≤±20 ppm,超过1000小时的周期
    • 长期稳定性(零):≤±20 ppm,超过1000小时的周期
    • 采样方式:泵吸式,流量可达1L/min
    • 零点漂移: ≤±1%(F.S/年)
    • 线性误差:≤±1%
    • 存储功能:可存储8000组数据
    • 显示方式:3.5英寸军工OLED显示屏(太阳光直射下可见数据)
    • 充足电(约3小时),可连续使用12小时以上。外接电源状态下也可正常工作。
    • 峰值电流:<700mA
    • 平均功率:<2W
    • 使用空气压力:800---1150hPa
    • 环境工作湿度:0---95%RH
    • 工作温度:-20℃---50℃
    • 存储温度:-20℃---60℃
    • 工作湿度:0---95% (无冷凝)
    • 外形尺寸:240mm*215mm*115mm
    • 重量:1.5公斤
