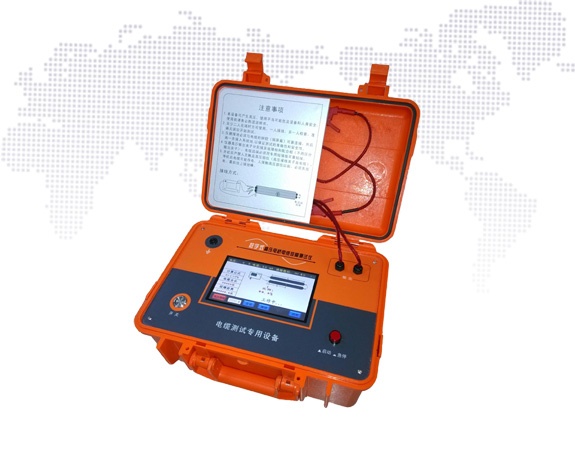

高压电缆故障测试仪(停产)

高压电缆故障测试仪(停产)

5kV数字式高压电缆故障测试仪(以下简称5kV数字电桥)是基于MURRAY电桥原理而设计的,可用于敷设后各种电线电缆的击穿点及没有击穿但绝缘电阻值偏低的缺陷点的定位。当然,也可用于电缆厂内各种线缆的缺陷点定位。

仪器采用开关电源构成高压恒流源,空载电压GDEB-5,短路电流5mA,采取全自动化测试,自动升压并测量,并且在用户输入电缆全长后可以自动计算显示出故障的距离。利用彩色触摸液晶屏做为显示装置和操作装置,一键式操作,完全避免了传统高压电桥的测量方式,使用简便、人机界面友好、图文并貌、安全可靠。

应用于
数字电桥定位仪特别适用于:
  • 敷设后电缆的高阻击穿点,特别是难以烧成低阻的线性高阻击穿点,如电缆中间接头的线性高阻击穿。
  • 闪络型击穿点,击穿后恒流源能维持电弧,有稳定电流通过电桥,电桥有足够的灵敏度。
  • 尚未击穿,但电阻偏低的缺陷点,如用兆欧表发现电缆阻值较低,但运行电压下不击穿的绝缘缺陷点。
由于上述特点数字电桥定位仪特别适合以下用户:

从事专业定位的队伍:如大中型供电局及大型用电企业的电缆修试班。绝大部分的电缆击穿点均可用数字电桥定位仪迅速找到大致的击穿位置。与波反射法及定点仪配合使用,取长补短,使定位更快更可靠。

  • 小型用户:如小型供电局及中型用电企业。电缆不多,一般走向清楚,不太长,故障次数有限,若配齐一套波反射法定位仪,价格高,对使用人员的素质和经验要求较高,不是最佳选择。选用数字电桥定位仪价格较低,操作方便,能满足日常需要,是较好的办法。
  • 电缆生产厂:在厂内,可用作各种线缆击穿点的定位,选配数字电容表
咨询热线:400-8818-755
国电西高国电西高国电西高

技术特点

5kV数字式高压电缆故障测试仪(以下简称5kV数字电桥)是基于MURRAY电桥原理而设计的,可用于敷设后各种电线电缆的击穿点及没有击穿但绝缘电阻值偏低的缺陷点的定位。当然,也可用于电缆厂内各种线缆的缺陷点定位。

仪器采用开关电源构成高压恒流源,空载电压GDEB-5,短路电流5mA,采取全自动化测试,自动升压并测量,并且在用户输入电缆全长后可以自动计算显示出故障的距离。利用彩色触摸液晶屏做为显示装置和操作装置,一键式操作,完全避免了传统高压电桥的测量方式,使用简便、人机界面友好、图文并貌、安全可靠。

应用于
数字电桥定位仪特别适用于:
  • 敷设后电缆的高阻击穿点,特别是难以烧成低阻的线性高阻击穿点,如电缆中间接头的线性高阻击穿。
  • 闪络型击穿点,击穿后恒流源能维持电弧,有稳定电流通过电桥,电桥有足够的灵敏度。
  • 尚未击穿,但电阻偏低的缺陷点,如用兆欧表发现电缆阻值较低,但运行电压下不击穿的绝缘缺陷点。
由于上述特点数字电桥定位仪特别适合以下用户:

从事专业定位的队伍:如大中型供电局及大型用电企业的电缆修试班。绝大部分的电缆击穿点均可用数字电桥定位仪迅速找到大致的击穿位置。与波反射法及定点仪配合使用,取长补短,使定位更快更可靠。

  • 小型用户:如小型供电局及中型用电企业。电缆不多,一般走向清楚,不太长,故障次数有限,若配齐一套波反射法定位仪,价格高,对使用人员的素质和经验要求较高,不是最佳选择。选用数字电桥定位仪价格较低,操作方便,能满足日常需要,是较好的办法。
  • 电缆生产厂:在厂内,可用作各种线缆击穿点的定位,选配数字电容表

产品参数

测试电压
0V 至 5000 V
电压等级
1kV、2kV、5kV、自定义
测试电流
≥2 mA
测试环阻
min  0.1 Ω
测试方式
一键操作,智能测试
工作电压
12VDC蓄电池
显示方式
7寸彩色触摸液晶屏
工作时间
> 2.0 h(连续使用理论值)
外形尺寸
340 mm×260 mm×170 mm
重    量
5.3 kg
