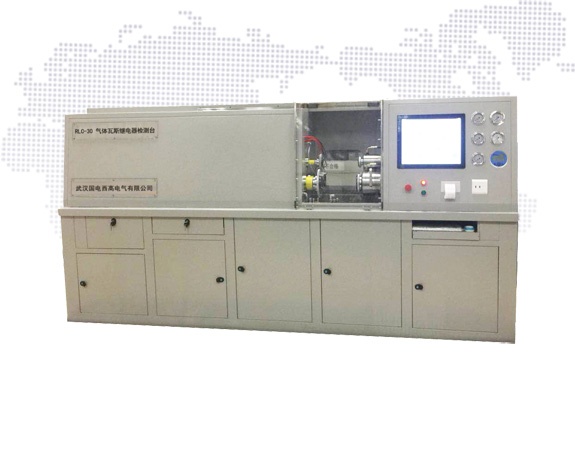

气体瓦斯继电器检测台

技术特点

气体瓦斯继电器检测台采用最新的嵌入式系统控制技术，综合用户的实际需求而推出的新一代气体继电器试验检测系统。本系统采用了油泵—流量计直接测量方法，采用口径一致，使用80口径基础检测管道，配合25口径、50口径渐缩管，完成国内外所有对应口径气体继电器的流速、容积和密封进行检测，且实验过程无须人工参与。继电器前设有流动调整器，后端设有稳流直管段，可达到相关标准。

1、结构形式
• 外部机柜采用冷扎板折边成型工艺制造
• 自动对中机构，同心偏差±3mm
• 夹紧器采用液压式夹紧被试件；
• 油箱采用非承压式结构，侧面设有油位计；
• 在被试件的安装位置处设有防护罩；
2、电气及控制系统
• 工作环境：－10~＋50℃，相对湿度<85%；
• 电气主线路采用AC380V，总功率9.5KW；
• 油泵电机采用AC380V，功率5.5KW；
• 电动执行元件采用AC220V/DC24V电源控制，功率0.25KW；
• 控制系统采用AC220V/DC24V电源控制，功率0.25KW；
• 油加热器：AC220V,功率3.5KW；
• 采用19寸全彩触摸显示器，全中文图形显示，操作过程由系统自动完成，无需人工干预；
• 嵌入PC系统可直观的对重瓦斯流速、轻瓦斯容积、密封检测的单项和综合项目进行操作，并同时编辑打印试验报告；
• 安装了热敏打印机；
• PC系统内安装由我公司自主开发，具有完全知识产权的专业测量控制软件，并且可实施网络远程系统升级和维护。
• 远程技术支持：如现场操作人员需要技术支持，设备只需接入外围网络，远程端技术人员即可对设备进行远程操控及设备软件升级。

产品参数

1、测量范围

重瓦斯流速检测

• φ25毫米管径的流速范围：0.6~4.2m/s；
• φ50毫米管径的流速范围：0.6~3.2m/s；
• φ80毫米管径的流速范围：0.6~2.2m/s。

轻瓦斯容积检测

• 检测范围：0~950ml。

密封检测压力及时间范围

• 密封检测压力范围：0~250KPa；
• 密封检测时间范围：1~60min。

QJ-40继电器检测

• 检测范围：1mm-150mm。

2、精度

流速检测精度：1.5级；

流量计精度：0.5级；

重瓦斯流速重复检测误差：

• φ25毫米管径的流速±0.068 m/s、±0.054m/s【厂标±0.034m/s】；
• φ50毫米管径的流速±0.048 m/s、±0.039m/s【厂标±0.024m/s】；
• φ80毫米管径的流速±0.028 m/s、±0.024m/s【厂标±0.014m/s】。

重瓦斯流速显示位数：0.000m/s；

轻瓦斯容积重复检测误差：±9.5ml；

轻瓦斯容积显示位数：000.0ml;

密封重复检测误差：±2.5Kpa；

密封显示位数：000.0Kpa；

QJ-40检测精度：1.0级；

QJ-40显示位数：0.100mm。
