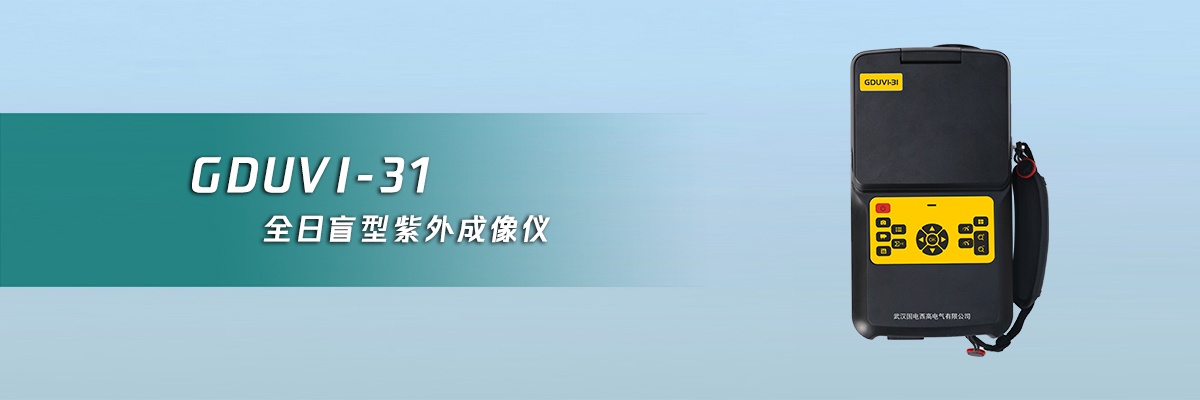

GDUVI-31全日盲型紫外成像仪

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

选型-报价-投标授权-OEM授权-厂家直销

定制服务
  • 1、诚征全国代理OEM服务
  • 2、外观形象设计
  • 3、选配功能定制
  • 4、定制操作视频
  • 5、专项技术培训(远程直播/上门)
  • 6、特殊场合及特殊试验方案设计
  • 7、集成系统开发

  • 产品简介
  • 技术参数
  • 图文介绍
  • 扩展资料
产品概述

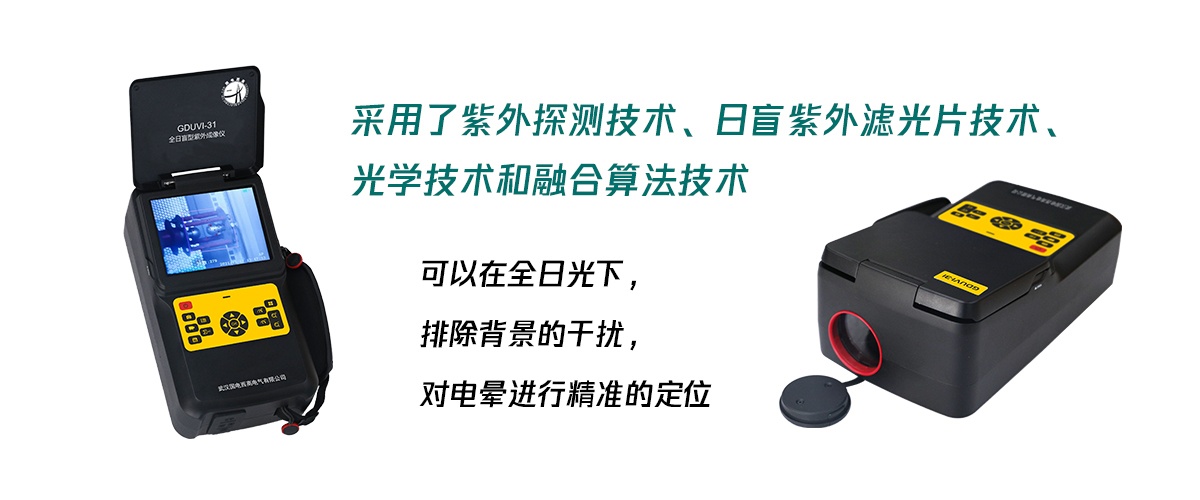

GDUVI-31全日盲型紫外成像仪是最新一款强大的双视场照相、摄像型双通道紫外成像仪。本产品主要采用了紫外探测技术、日盲紫外滤光片技术、光学技术和融合算法技术,利用日盲紫外波段(240-280nm)信号,可以在全日光下,排除背景的干扰,探测到电晕产生的微弱信号。通过紫外与可见光谱的融合,能实现紫外/可见光双光谱成像,并对电晕位置进行形象、直观的准确定位。

本公司的日盲紫外紫外成像仪产品,人机操作界面友好,体积小型化,可以对电晕进行精准的定位,指示问题位置,评估受测体情况及其严重性程度,可以全天候的辅助巡检人员对电力、电器、工厂、铁路等线路、设备进行巡检。

  • 高灵敏度探测器:自主研发的军事级高性能紫外探测器作为核心探测器,非常适用于电晕产生的微弱日盲紫外线的探测,电晕无处可逃。
  • 精确定位电晕位置:采用高精度图像融合算法,能够精准的定位电晕、电弧、局部放电的位置,并形成清晰的图像。
  • 紫外光子计数:对检测到的紫外光子进行计数并显示在屏幕上, 以评估电晕放电的强度。
  • 图像、视频拍摄与存储功能:能够捕捉电晕放电并拍摄为静态图像和动态视频,并存储于 TF 卡中,可供后期查看。
  • 集成化设计,操作简便:采用集成化设计,内置锂电池,液晶屏显示; 功能采用按键控制,一键一功能,操作简便, 使用的功能屏幕上有相应图标、数值或图像上的变化,直观明了。
  • 坚固耐用,性能稳定:采用工业化设计,并通过行业标准中要求高低温、耐湿热、抗振动、抗冲击的环境适应性试验,性能稳定,工作时间长,适用于严酷大气环境下的长时间工作。
  • 小巧轻便,方便携带:体积小、重量轻,配置有专用的腕带,单手即可握住;另配有充电适配器、TF 卡和 USB 读卡器, 工程箱装入,安全可靠,携带方便。
技术参数

紫外光通道特性

波长范围

240 ~280 nm

最小放电灵敏度

1Pc/10m

最小无线电电压探测灵敏度

3.6dBμV (RIV) @ 10m

最小紫外光灵敏度

2.0×10-18watt/cm²

聚焦 及距离

自动聚焦、 3m~ ∞

双视场角

13.3 °× 10.6 °(广角)和 5 °× 3.75 °(长焦)

可见光通道特性

聚焦距离

3m~∞

可见光最小灵敏度

0.1 Lux

聚焦

自动聚焦

显示

显示模式

紫外图像、可见光图像、叠加图像

叠加精度

≤1mrad

屏幕类型

5 英寸透射防太阳光型 LCD 屏

屏幕亮度

450cd/ ㎡

屏幕分辨率

640×480

状态信息显示

电量、存储卡、增益、计数、日期、功能、聚焦模式

控制盒操作

工作模式

实时、休眠、关机

工作时长

24 小时连续工作,无明显发热、无需制冷

控制输入

一对一按键输入

存储与回放

录像功能

提供

拍照功能

提供

数字存储

可插拔 32G TF 卡

视频格式

MP4

图像格式

JPG

回放功能

图片 / 视频

特性参数

探测器

自主研发军事级高灵敏度、高增益探测器,寿命无衰减

图像融合技术

数字滤波降噪,高精度图像融合算法

电晕颜色

多种颜色可选

电源

电池

超高性能锂电池

续航时间

≥4.5h

外接电源

DC14.8V 12W

环境参数

工作温度

-20 ℃ — +55 ℃

物理参数

尺寸(长 宽 高)

24.4×13.5×9.6 ㎝

重量

1.8kg
