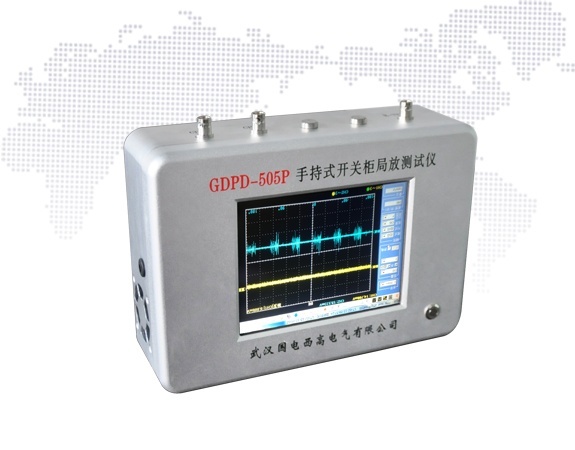

GDPD-505P手持局部放电检测仪

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

手持局部放电检测仪

定制服务
  • 1、诚征全国代理OEM服务
  • 2、外观形象设计
  • 3、选配功能定制
  • 4、定制操作视频
  • 5、专项技术培训(远程直播/上门)
  • 6、特殊场合及特殊试验方案设计
  • 7、集成系统开发

  • 图文介绍
  • 产品概述
  • 技术参数
  • 扩展资料

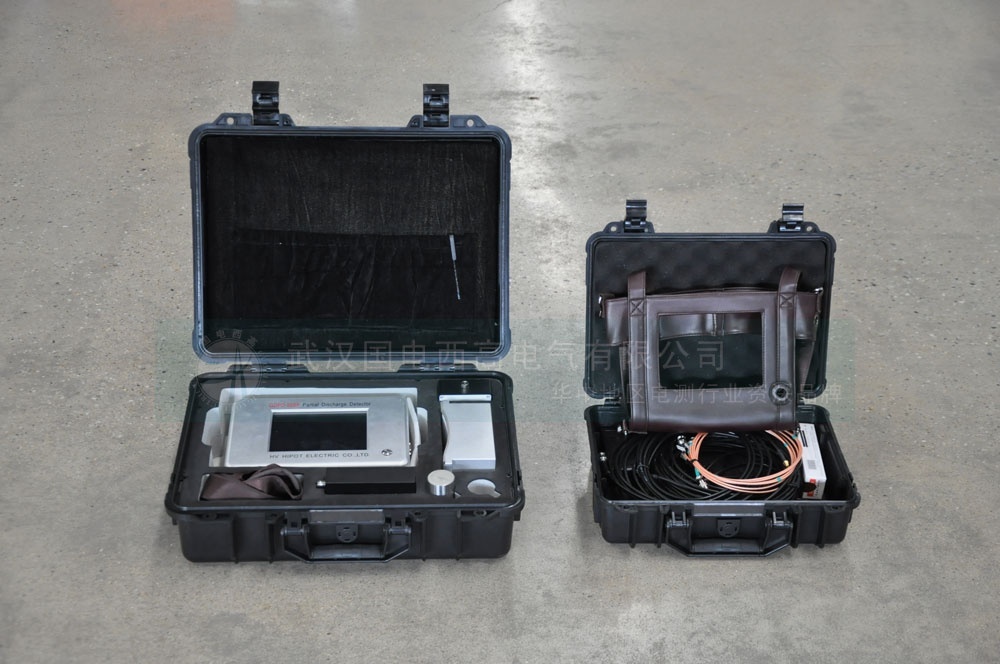

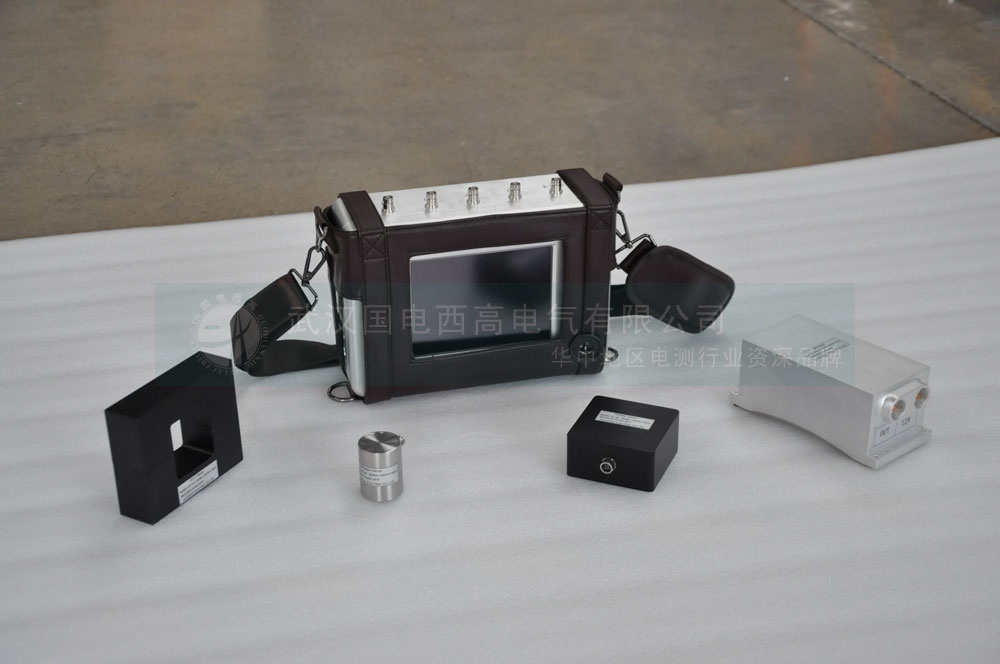

国电西高手持局部放电检测仪国电西高手持局部放电检测仪国电西高手持局部放电检测仪优势国电西高手持局部放电检测仪
相关产品
GDPD-505P手持式局放测试仪
GDPD-505便携式局放巡检测试仪
GDPD-414H 手持式局放仪
GDPD-414 便携式局放测试仪
产品概述

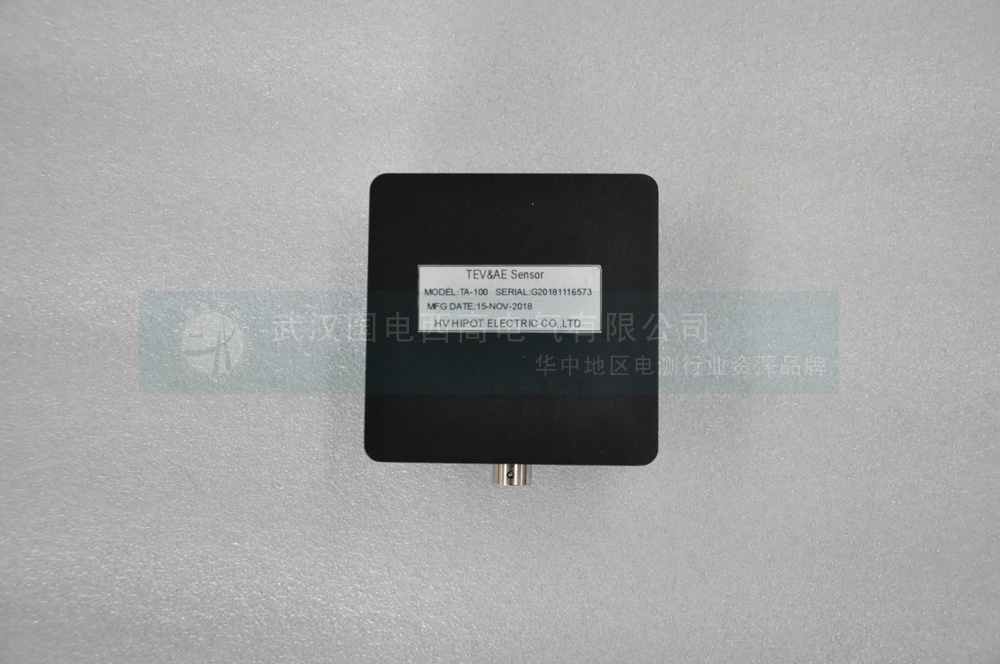

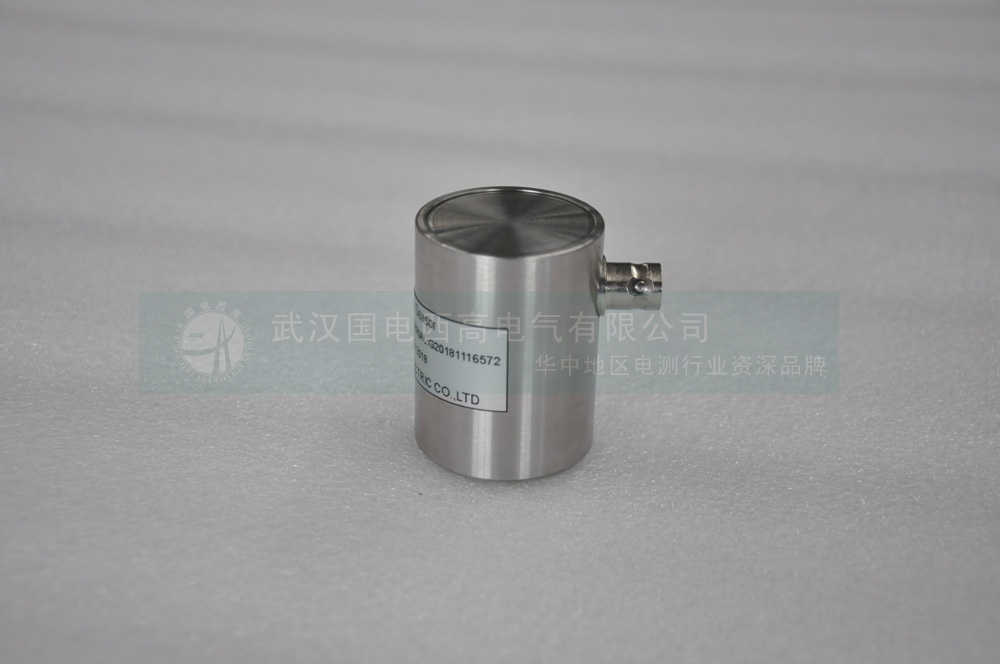

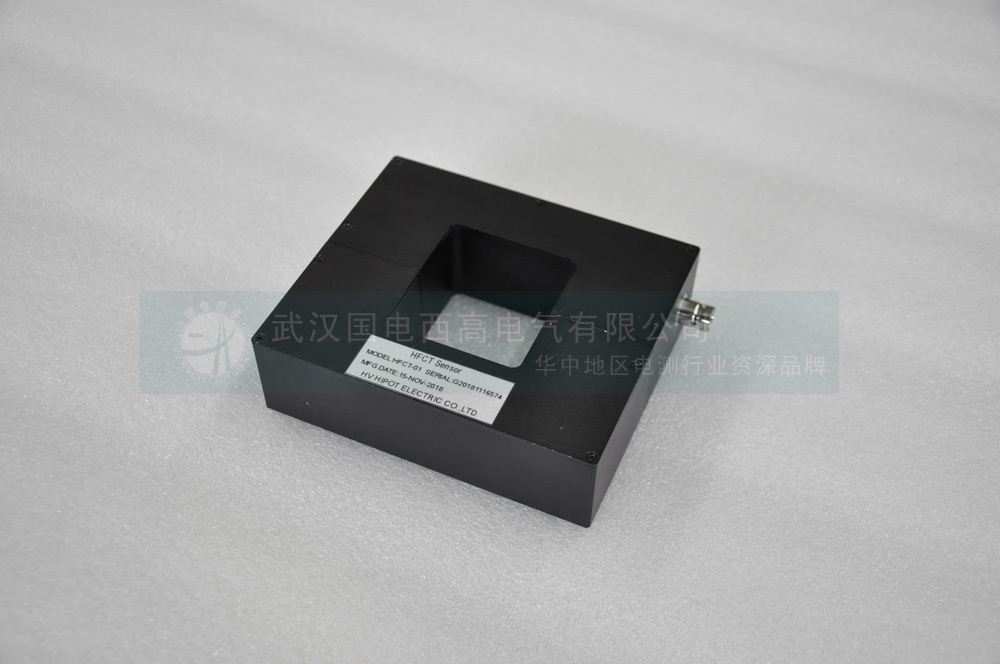

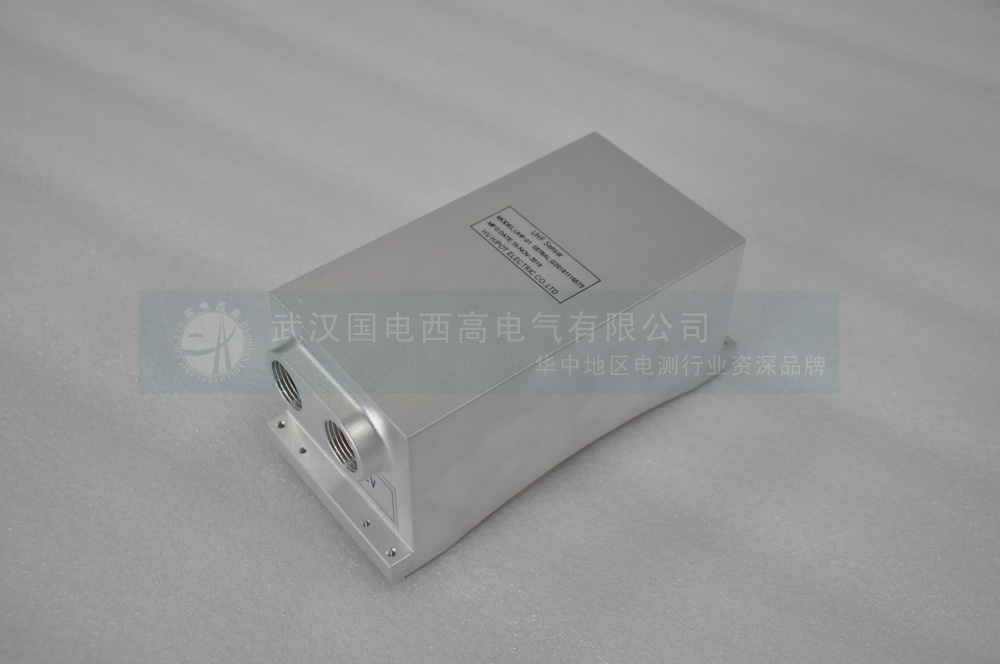

局部放电发生时,产生超声波、热、光、磁等物理现象。其中,超声波会以声源为中心,以球面的波的形式向周围传播。GDPD-505P 手持局部放电检测仪主要利用该原理,接收局放产生的超声波信号来判断局部放电是否存在以及其位置。并结合实时显示的图像和数据,快速诊断局部放电状况。可配合特高频传感器、TEV传感器、声电组合传感器、超声传感器以及宽频带电流互感器(HFCT)在线检测变压器、高压开关柜GIS、电缆接头等高压设备的局部放电情况。



手持局部放电检测仪价格?欢迎咨询手持局部放电检测仪厂家-国电西高 国电西高



手持局部放电检测仪产品特点:

  • 可外接多种传感器,使用范围广
  • 独立四通道显示,可同时显示波形和放电量值
  • 可为每次检测建立档案,保存数据,便于数据与信息的对应
  • 数据可导出PC,可对历史数据进行追踪分析
  • 具有在线检测功能
  • 局放仪能显示信号当前的幅值及幅值变化趋势



技术参数

手持局部放电检测仪参数:



技术特性


通道数

2/4 个电信号接口, 1 个外同步接口

采样率

最大 200MSa/s

采样精度

12bit

量程范围

100dB

量程切换

0-9 共 10 档

频带范围

1Hz-60MHz

本量程非线性误差

5%

检测灵敏度

≥5pC (实验室条件下); ≥10pC (现场条件下)

图谱显示方式

二维 PPRS 显示、三维 PRPD 显示、正弦显示、统计、频谱( AE ) 5 种显示

电源模式

内置锂电池 /AC 220V

显示


显示屏

6.5 寸 TFT 真彩色触摸液晶显示屏

分辨率

640×480

存储


物理存储

4GB

硬盘

32G 固态硬盘 用于存储试验记录及试验数据

接口


RS232*1

用于与 PC 机同步传输接口

USB*2

可外接鼠标键盘,以及外接移动存储设备

电源模式

电池供电( 16.8V 锂电池) + 外置电源( 220V AC )

电信号接口

2/4 路 BNC 接口,用于信号输入

E-Trig 接口

外同步接口

网口 *1

用于连接网络

接地钮

外部接地用

CPU

主频 1.6GHz

系统

WIN7

使用环境温度

-20℃ 至 60℃

存储环境温度

-20℃ 至 85℃

尺寸

280*190*80 mm

重量

3.5kg
