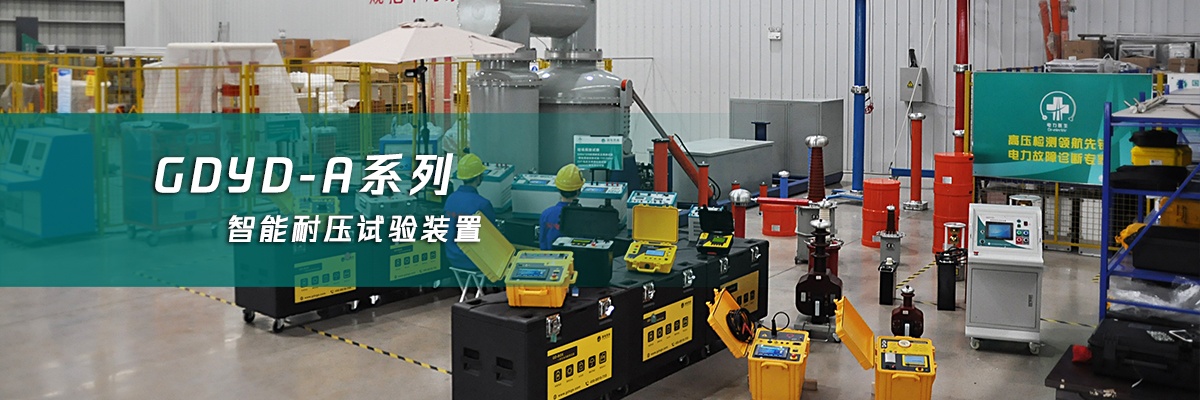

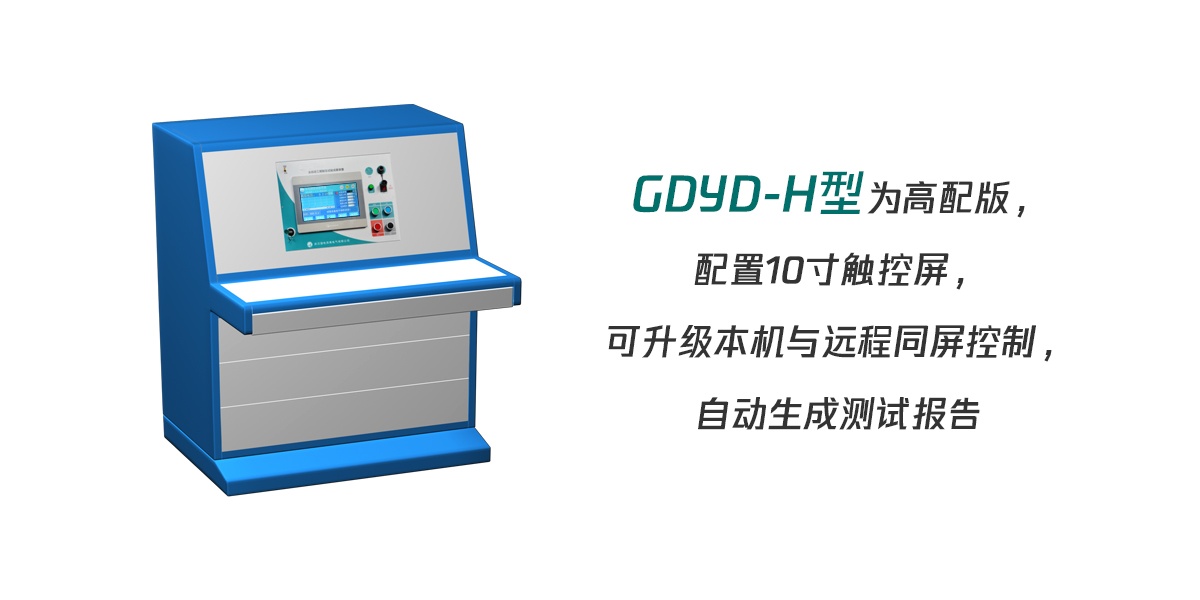

GDYD-A系列智能耐压试验装置

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

-选型-报价-厂家直销

售后保障
  • 设备的免费质保期不低于1年;
  • 设备提供终身维护;
  • 系统软件终身免费升级;
  • 卖方对售后服务的需求必须在24小时答复,在48小时内提供技术服务;
  • 卖方长期为买方提供备件采购和供应服务。
关键字:采用标准
  • DL/T 848.2-2004《高压试验装置通用技术条件第2部分:工频高压试验装置》
  • DL/T 474.4-2006《现场绝缘试验实施导则 第4部分:交流耐压试验》
  • DL/T 596-2005《电力设备预防性试验规程》
  • GB1094.1-GB1094.6-96《外壳防护等级》
  • GB2900《电工名词术语》
  • GB2900《电工名词术语》
  • GB/T16927.1~2-1997《高电压试验技术》
  • GB4793-1984《电子测量仪器安全要求》
  • GB191《包装贮运标志》
  • GB/T.311-1997《高压输变电设备的绝缘与配合》
  • 产品简介
  • 技术参数
  • 图文介绍
  • 扩展资料
产品概述
GDYD-A系列智能耐压试验装置是国电西高在GDYD-D型的基础上,根据国家最新电力行业标准而设计的、性能先进的新型智能耐压试验设备,它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方 法。它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进 行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

可替代或等同以下产品
智能耐压台、耐压装置、过电压装置、工频耐压试验、工频耐压试验装置、数字耐压试验装置、程控绝缘耐压装置、智能耐压台、耐压装置、过电压装置、工频耐压试验、工频耐压试验装置、数字耐压 试验装置、程控绝缘耐压装置、试验变压器、耐压机、全自动工频耐压控制(箱)台、工频耐压控制台、全自动工频耐压控制箱、工频耐压控制箱


仪器特点
  • 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
  • 320×240液晶显示器、高速热敏打印机。

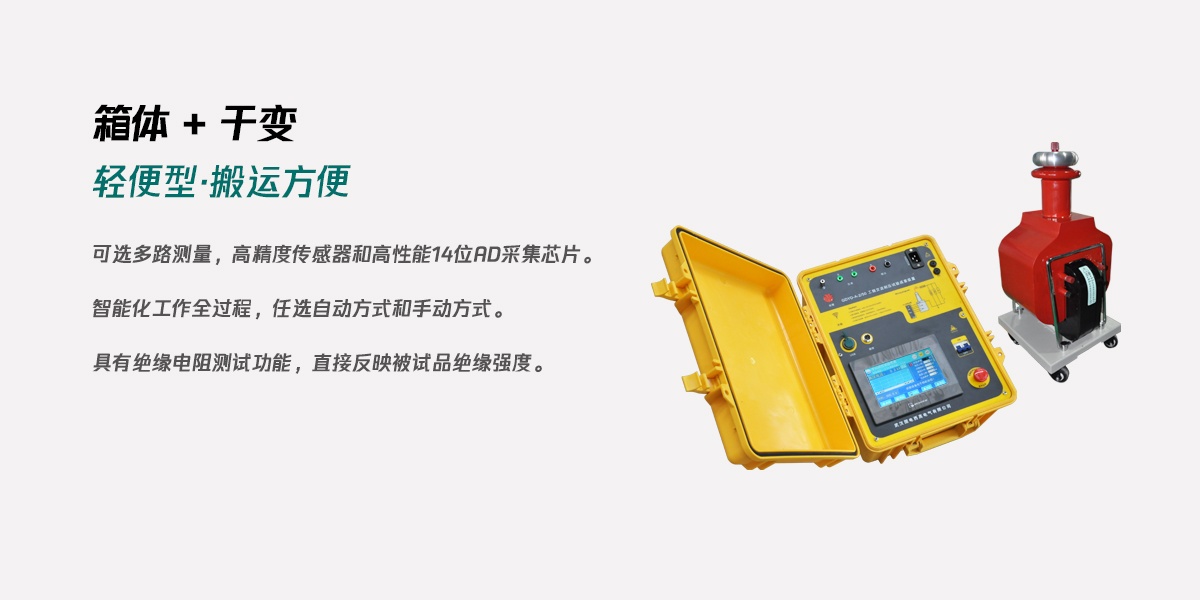

  • 可选择3路、4路、8路等多路测量,高精度传感器和高性能14位AD采集芯片。

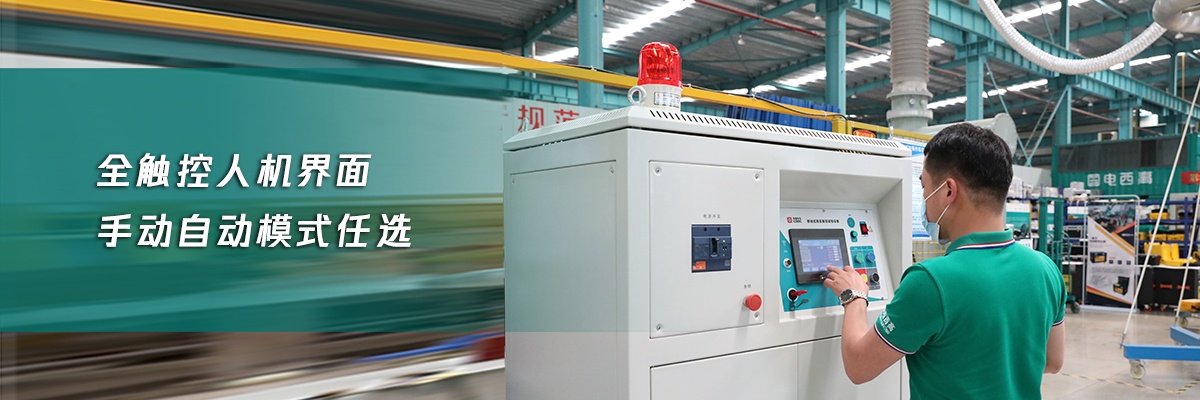

  • 人机对话全键盘操作方式,智能化工作全过程,任选自动方式和手动方式。
  • 可选显示高压电压、电流,低压电压、电流,时间及耐压结果等数据,显示直观明了。
  • 完善的过压、过流保护,任意设定输出电压、高压电流上限、低压电流上限和计时时间。
  • 自动试验时可在任意点实现升压或降压的暂停,便于在试验中观察试品情况.
  • 具有回零检测功能,回零确定后才可进行试验,安全可靠。
  • 具有绝缘电阻测试功能,直接反映被试品绝缘强度。
  • 逼近式调压算法,到达设定电压后自动耐压计时,计时结束后自动降压回零。
  • 超过设定高压电流或低压电流时自动切断电压输出,降压回零,并发生声光报警。
  • 试验过程中,都可以按取消按钮退出任何试验。试验出现异常,可以按紧急开关切断高压输出。

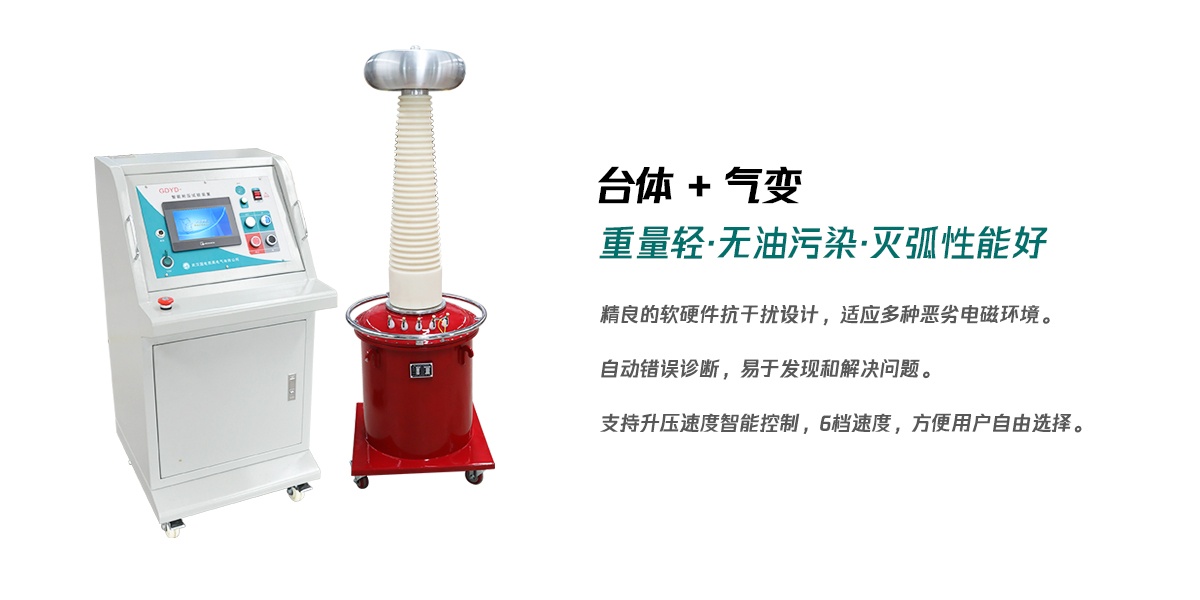

  • 精良的软硬件抗干扰设计,多种抗干扰手段,适应恶劣电磁环境。
  • 自动错误诊断,易于发现和解决问题。
  • 支持阶段升压(3阶段),可任意设置每阶段电压值,便于发现试品问题。(选配)
  • 支持升压速度智能控制,分0.5kV/S,1kV/S ,1.5kV/S,2kV/S,2.5kV/S,3kV/S,6档速度,方便用户自由选择。(选配)

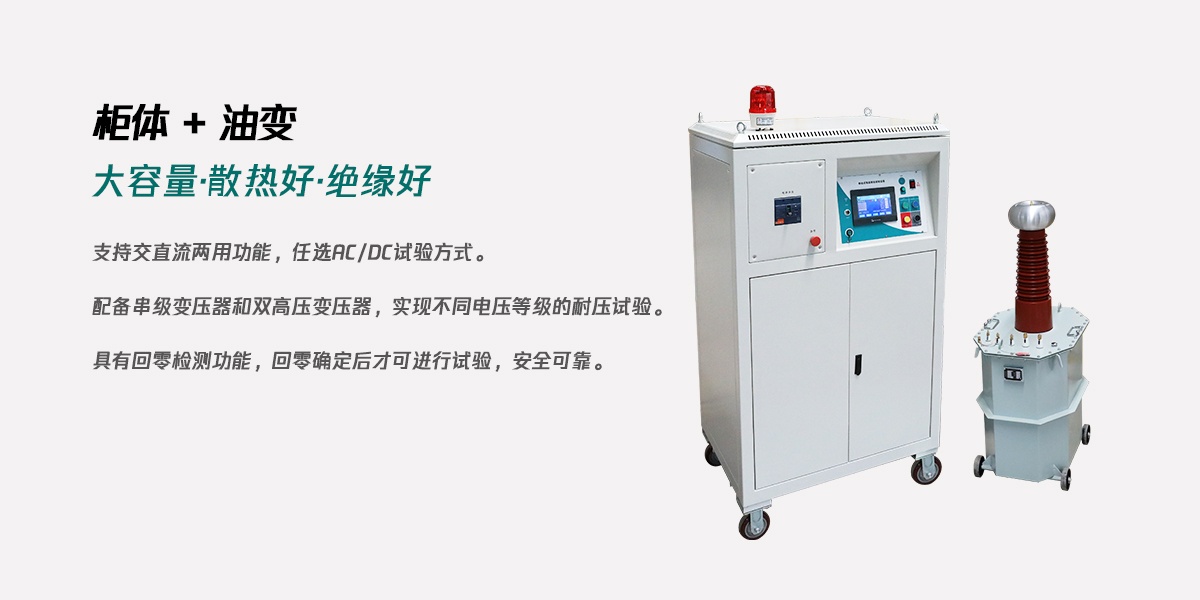

  • 支持交直流两用功能,任选AC/DC试验方式。
  • 配备串级变压器和双高压变压器,实现不同电压等级的耐压试验。(选配)
  • 可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。(选配)
  • 还可定做电压微调功能,用于互感器校验系统的升压升流精密调节。(选配)
技术参数
  • 输入电压:AC 220(380)V 可选
  • 低压输出:AC 0-250(430)V
  • 低压电流: 0-5/10/15/50A(可按客户要求定制)
  • 输出容量: 0-3/5/10/15 kVA(可按客户要求定制)
  • 高压电压: 0-50/100/150/200 kV(可按客户要求定制)
  • 高压电流: 0-50/100/150/200/500/1000/2000mA(可按客户要求定制)
  • 计时范围:0-9999S
  • 环境温度:-20℃至50℃
  • 电压精度 ≤1.5% ±1个字(F.S)
  • 电流精度 ≤1.5% ±1个字(F.S)
控制箱(台)参数:
型号规格 容量 ( kVA ) 输 入 电 源 输 出 电 压 重量 ( kg )
相数 ( V ) ( A ) ( V ) ( A )
GDYD - A -2/200 2 LN 220 9 .1 0-250 8 14
GDYD - A -3/200 3 LN 220 1 3.6 0-250 12 16
GDYD - A -5/200 5 LN 220 2 2.7 0-250 2 0 18
GDYD - A -10/200 10 LN 220 45.5 0-250 4 0 80
GDYD - A -15/400 15 ABCN 380 39. 5 0-430 3 4.9 90
GDYD - A -20/400 20 ABCN 380 52.6 0-430 46.5 100
GDYD - A -30/400 30 ABCN 380 7 8.9 0-430 69.8 140
GDYD - A -50/400 50 ABCN 380 1 31.5 0-430 116.63 160
GDYD - A -100/400 100 ABCN 380 2 63 0-430 2 32.5 200
说明: 1 、 如有特殊参数要求,可按用户的技术参数进行设计制作。
2 、 输出容量为 5kVA 以下(含 5kVA )时控制部分为箱式,其它都为台式。

试验变压器参数:
规格 容量 低压侧 高压侧 高压侧(交直流变压器) 测量变比 30 分钟温升 阻抗电压 空载电流 重量
电压 电流 交流输出 直流输出
kVA V A 电压 kV 电流 电压 kV 电流 kg
1.5/50 1.5 200 7.5 50 30 70 21.4 500 10 10 <4 19.5
3/50 3 200 15 50 60 70 42.9 500 10 10 <4 27
5/50 5 200 25 50 100 70 71.4 500 10 10 <4 52
10/50 10 200 50 50 200 70 142.9 500 10 10 <4 80
15/50 15 400 37.5 50 300 70 214.3 500 10 8 <4 120
20/50 20 400 50 50 400 70 285.7 500 10 8 <4 140
30/50 30 400 75 50 600 70 428.6 500 10 8 <4 155
50/50 50 400 125 50 1000 70 714.3 500 10 8 <4 184
10/100 10 200 50 100 100 140 71.4 1000 10 10 <4 135
15/100 15 400 37.5 100 150 140 107.1 1000 10 8 <4 150
20/100 20 400 50 100 200 140 142.9 1000 10 8 <4 215
30/100 30 400 75 100 300 140 214.3 1000 10 8 <4 250
50/100 50 400 125 100 500 140 357.1 1000 10 8 <4 290
10/150 10 200 50 100 66.7 140 47.6 1500 10 10 <4 180
15/150 15 400 37.5 150 100 210 71.4 1500 10 8 <4 200
20/150 30 400 50 150 133.3 210 95.2 1500 10 8 <4 220
30/150 30 400 75 150 200 210 142.9 1500 10 8 <4 280
50/150 50 400 125 150 333.3 210 238.1 1500 10 8 <4 340
说明: 1 、如有特殊参数要求,可按用户的技术参数进行设计制作。
2 、上表的重量以油浸式试验变压器为例,干式试验变压器和充气式试验变压器稍有不同。
