冲击电压发生器结构设计要求
阅读次数:

  电性能要绝缘可靠(不发生闪络或击穿事故)

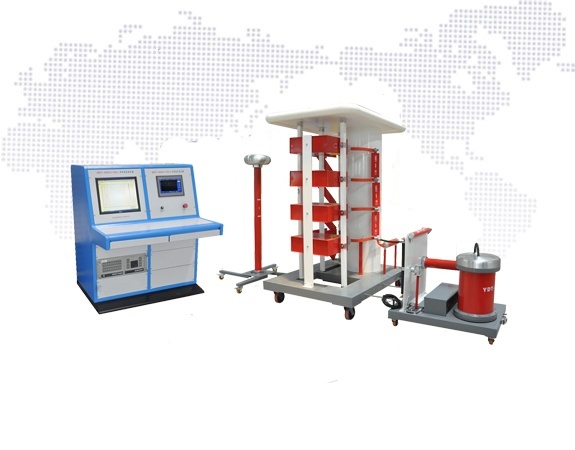

国电西高GDCY系列冲击电压发生器


  在保证绝缘和稳定的前提下,结构高度、底面积尽可能小回路尽可能短,电感尽可能小。


  机械上要稳定牢靠。除本身载荷外,要考虑地震,在露天的要考虑风载。


  考虑检修、维护及调整时的方便与安全。一些需经常调节的部分,应易于接近。在较高电压的冲击电压发生器设计中,必须考虑电容器的拆装起卸的方便与可能。


  增加试验时的灵活性,有可能方便地改变接法或更换元件来增减冲击电容、输出电压式调节波形。


  冲击电压发生器的其它考虑问题


  对电容器的要求,固有电感要小,有足够的机械强度,采用油纸绝缘的脉冲电容器。


  阻尼电阻、波头、波尾电阻的要求


  1、电阻与波形有关,要求电感小,热容量大,稳定性高,所以采用康铜丝、锰铜丝或镍丝按无感绕法做成。


  2、电阻的热容量:


  冲击电压发生器动作,试品不放电时,全部能量消耗在Rt,中要求▲T≤150℃。


  试品放电时,全部能量消耗在波尾和波头电阻。中这时Rf与Rt并联,计算R温升应扣除R的耗能。c)电阻长度:应保护不发生沿面闪络。


  保护电阻r和充电电阻R的要求对r、R的电感、稳定性要求不高。常用镍铬丝绕电阻或水电阻最严重情况,g1放电,其余间隙不放电。
