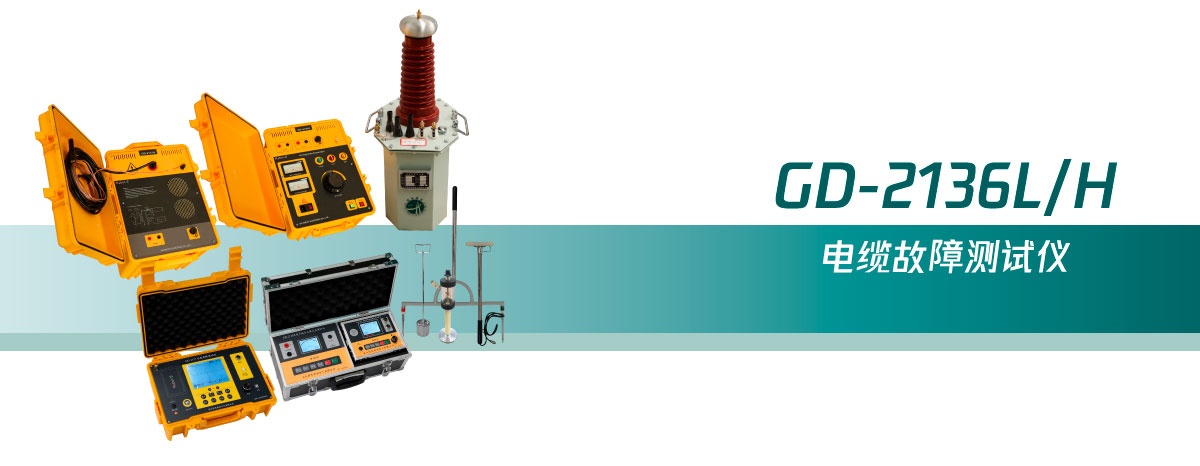

GD-2136L/H电缆故障测试仪
GD-2136L/H

电缆故障测试仪

了解更多相关信息>
 相关产品
Related Products
电缆护层故障定位仪
GD-2132B
电缆护层故障定位仪
查看电缆护层故障定位仪
发热电缆故障测试仪
GD-2131D
发热电缆故障测试仪
查看发热电缆故障测试仪
发热电缆故障测试仪
GD-2131D
发热电缆故障测试仪
查看发热电缆故障测试仪

国电西高国电西高国电西高




· 适用于测试各种型号、不同等级电压的电力电缆及通信电缆
· 智能电缆故障测试仪组成部分:
· GD-2131L/H一体化直流高压脉冲发生器
· GD-2132电缆寻迹及定点测试仪
· GD-2133电缆故障智能测试仪


电缆故障测试仪价格？欢迎咨询电缆故障测试仪厂家-国电西高 国电西高

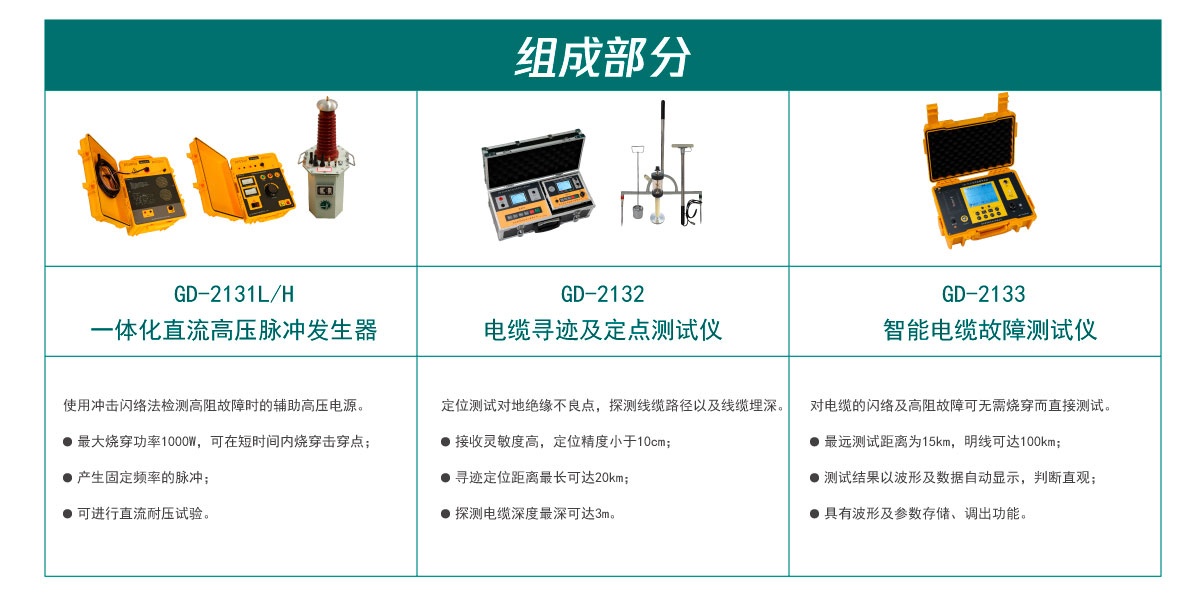

 智能电缆故障测试仪组成部分：
  • GD-2131L/H一体化直流高压脉冲发生器
  • GD-2132电缆寻迹及定点测试仪
  • GD-2133电缆故障智能测试仪

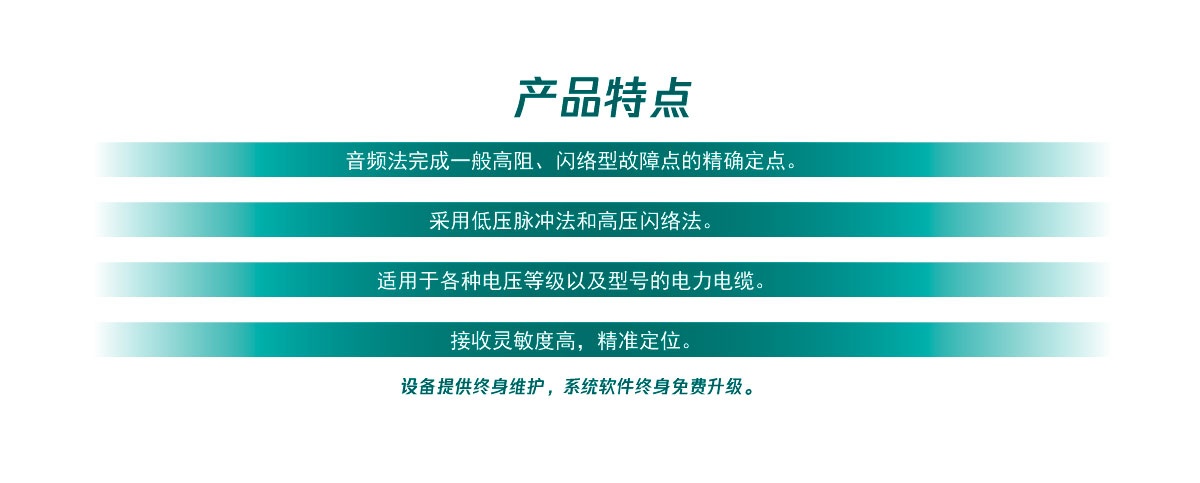

 智能电缆故障测试仪产品特点：
  • 音频法完成一般高阻、闪络型故障点的精确定点
  • 采用低压脉冲法和高压闪络法
  • 适用于各种电压等级以及型号的电力电缆
  • 接收灵敏度高，精准定位


GD-2131L/H一体化直流高压脉冲发生器

用于使用冲击闪络法检测高阻故障时的辅助高压电源
  • 最大烧穿功率1000W，可在短时间内烧穿击穿点，降低击穿点电阻
  • 产生固定频率的脉冲
  • 可进行直流耐压试验


GD-2132电缆寻迹及定点测试仪

用于定位测试对地绝缘不良点，探测线缆路径以及线缆埋深
  • 由发射机、接收机、磁感应探测棒以及定位探测架等组成
  • 接收灵敏度高，定位精度小于10cm
  • 寻迹定位距离最长可达20km
  • 探测电缆深度最深可达3m

GD-2133 智能电缆故障测试仪

用于对电缆的高阻闪络故障、高低阻性的接地、短路和电缆的断线、接触不良等故障进行测试。
  • 仪器采用低压脉冲法和高压闪络法探测
  • 对电缆的闪络及高阻故障可无需烧穿而直接测试
  • 最远测试距离为15km，明线可达100km
  • 测试结果以波形及数据自动显示，判断直观
  • 具有波形及参数存储、调出功能


型号规格

GD-2136L

GD-2316H

最远测试距离

32km

32km

探测盲区

1m

1m

功耗

5VA

5VA

探测路由及故障最远定位距离

线径小于 0.5 电缆为 3km ，电缆可达 20km

准确定点的故障绝缘阻值

0-50M Ω

0-50MΩ

定位测试准确度

≤± 10cm

≤± 10cm

探测电缆深度

≤ 3m

≤ 3m

输出电压

DC 0-16kV 可调

DC 0-32kV 可调

额定功率

1000VA

1000VA
