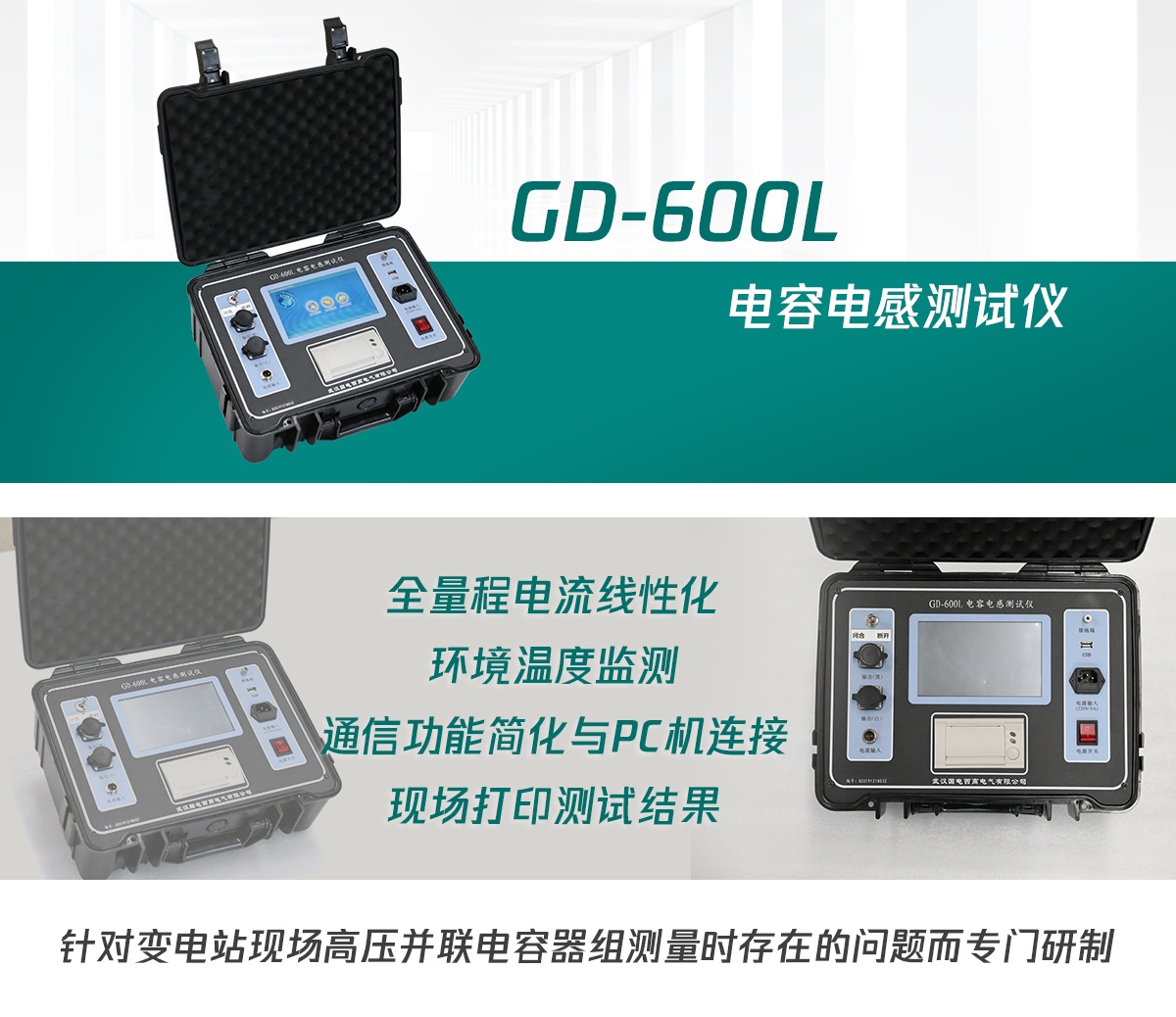

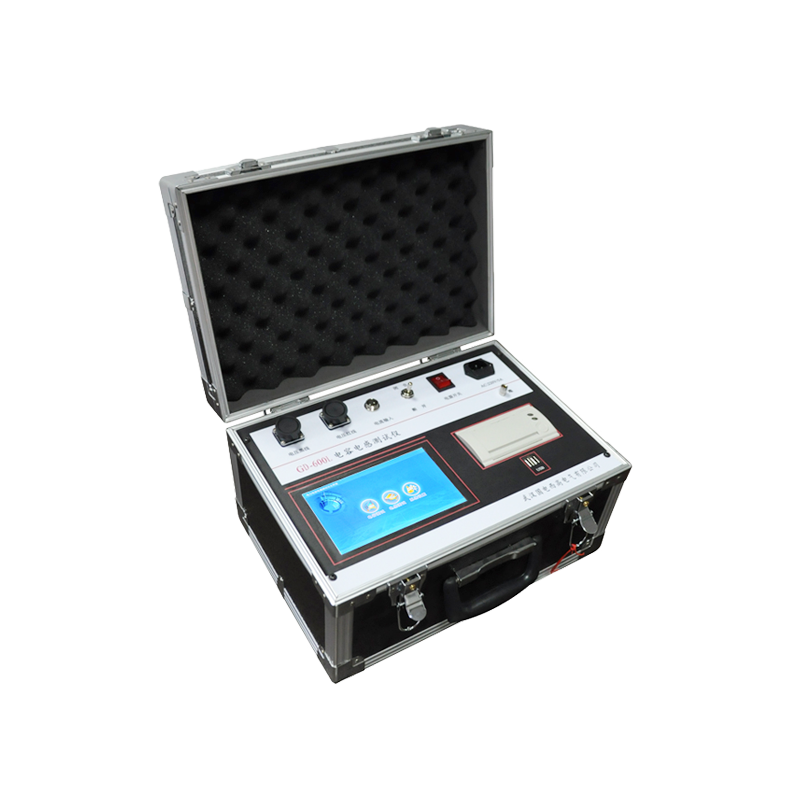

GD-600L电容电感测试仪

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

选型-报价-投标授权-OEM授权-厂家直销

售后保障
  • 设备的免费质保期不低于1年;
  • 设备提供终身维护;
  • 系统软件终身免费升级;
  • 卖方对售后服务的需求必须在24小时答复,在48小时内提供技术服务;
  • 卖方长期为买方提供备件采购和供应服务。
关键字:
  • 产品简介
  • 技术参数
  • 图文介绍
  • 扩展资料
产品概述

电容电感测试仪主要是对无功补偿装置的高压并联电容组,以及电抗器的测量,其测量依据,符合SJ-255-10300电容测量仪国家标准。针对变电站现场高压并联电容器组测量时存在的问题而专门研制,它主要解决了以下问题:

  • 现场测量电容器不需拆除连接线,减化试验过程、有效提高工作效率、避免损害电力设备;
  • 完整参数测量,极易判别电容器的品质变化,及器件间连接导体故障;
  • 大容量数据存储,微型打印机和USB通信,不需现场抄写数据,多方式保存测量数据。


    技术特点

  • 本仪器采用了先进的测量原理与四端测量技术,可以精确测量、测试重复性能好;
  • 大屏幕高清真彩液晶显示屏(800X640点阵),汉字菜单提示操作;
  • 液晶屏幕自带触屏按键,使操作直观、简单;
  • 电流自动分段补偿,使全量程电流线性化,提高了仪器测量精度;
  • 环境温度监测,便于电容器在不同温度下对容值的影响;
  • 新一代USB通信功能简化与PC机连接,方便于测量数据传输和管理;
  • 自带微型打印机,不需抄写数据,即可现场打印测试结果。
  • 技术参数
  • 仪器正常工作条件:

    环境温度:-10℃ ~ +40℃;

    相对湿度:≤90%;

  • 工作电源:220V±10%工频;
  • 额定频率:50Hz;
  • 额定输出:22V/25A/500VA;
  • 仪器体积:420×170×340mm(宽×高×深);
  • 重量:约10kg;
  • 测量范围、分辨率及误差值

    电容测量档位:

    误差值:

    (1) 0.010μF ~ 0.200μF;

    ±0.5% ;

    (2) 0.200μF ~ 2.000μF;

    ±0.5% ;

    (3) 2.000μF ~ 20.00μF;

    ±0.5% ;

    (4) 20.00μF ~ 200.0μF;

    ±0.5% ;

    (5) 200.0μF ~ 3300.μF;

    ±0.5% ;



    电容器无功功率:

    0 ~ 20.00Mvar

    误差值:

    ±1% ;

    电容器有功功率:

    0 ~ 20.00kW

    误差值:

    ±1% ;

    电容器损耗因数:

    0 ~ 20.00%

    误差值:

    ±1% ;

    电容器电阻分量:

    0 ~ 10.00MΩ

    误差值:

    ±1% ;

    电容器容抗分量

    10mΩ ~ 200kΩ

    误差值:

    ±1% ;



    电感测档位:

    误差值:

    (1) 0.10mH ~ 0.200H

    ±0.5% ;

    (2) 2.000H ~ 20.00H

    ±0.5% ;

    (3) 20.00H ~ 200.0H

    ±0.5% ;

    (4) 200.0H ~ 2000.H

    ±0.5% ;



    电感器无功功率:

    0 ~ 20.00Mvar

    误差值:

    ±1% ;

    电感器有功功率:

    0 ~ 20.00kW

    误差值:

    ±1% ;

    电感器损耗因数:

    0 ~ 20.00%

    误差值:

    ±1% ;

    电感器电阻分量:

    0 ~ 10.00Ω

    误差值:

    ±1% ;

    电感器感抗分量:

    10mΩ ~ 200kΩ

    误差值:

    ±1% ;
