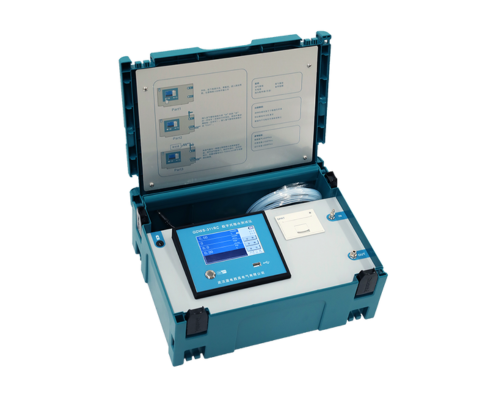

GDP-311PCAWSF6气体质量分析仪

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

选型-报价-投标授权-OEM授权-厂家直销

定制服务
  • 1、诚征全国代理OEM服务
  • 2、外观形象设计
  • 3、选配功能定制
  • 4、定制操作视频
  • 5、专项技术培训(远程直播/上门)
  • 6、特殊场合及特殊试验方案设计
  • 7、集成系统开发

  • 产品简介
  • 技术参数
  • 图文介绍
  • 扩展资料
产品概述

SF6气体质量测试仪是我公司研制用于现场测试SF6气体纯度,水分,分解产物,CF4气体含量以及空气含量的便携式仪表。其核心器件采用欧洲传感器公司生产的红外原理(NDIR)SF6气体纯度测试传感器用于测试SF6气体的纯度,芬兰维萨拉生产的阻容传感器作为微量水分分析传感器,德国Smartgas公司生产的红外原理(NDIR)传感器作为SF6气体分解物CF4气体测试的感应原件,空气传感器采用itg技术,配合意法半导体专业硬件芯片及优秀的软件算法,诞生了我公司全新一代的SF6气体质量测试仪。

SF6气体质量测试仪为用户提供合理,高效的SF6气体分析手段。仪器设计美观合理,仪表材质优良。整体设计为组合方案。运输和携带方案可兼容我公司全系列SF6气体分析设备。本产品适合任何自然环境现场使用。

应用范围
  • 电力用SF6气体分析
  • SF6气体钢瓶气质量检测
  • 回收再利用SF6气体质量检测
  • 高纯气体制造
  • 半导体工业干气供应
  • 研发用途
技术特点
  • 全进口高精度传感器,带自校验功能,确保SF6纯度,水分,CF4及空气的检测数据全年稳定可靠。
  • 全通道高分子材料设计,器件采用乐可利、康茂盛、世伟洛克产品,保证无挂壁现象,保证测试速度。
  • 采用无油不锈钢体调节阀,确保检测数值的精确度。
  • 先进的软件算法,提升了进口传感器的测试精度。
  • 组合式机箱配置方案,用户可轻松组合相关仪器和附件。实现整体打包携带,使用户拥有更加轻松的使用体验。
  • 开机即可进行检测,无需震荡过程。
  • 温度折算与压力数据矫正。
  • 模糊计算技术。
  • 大功率锂电电源系统,可实现交直流双重供电。无需现场交流电源。锂电池供电在无需外接电源的情况下持续工作8小时以上。
  • 防电磁干扰电路设计,保证产品的可靠性。
  • 大容量存储器,可实现1000组数据的存储功能。
  • 纯度测量为全量程0.5%测量精度,可以应用于高浓度SF6气体测量,也可用于70%含量SF6气体测量。
  • 最佳测试流量区域显示,使用者可以直观快速的调整气体流量。缩短测试时间。
  • 进气口采用微型自封接头设计,断开气路时被测气路不会发生泄漏。
技术参数
SF6纯度检测部分 测量方式 红外(NDIR)测量原理(欧洲传感器公司NDIR系列传感器)
使用环境温度 -20℃~+60℃
测量范围 0~100%
响应时间 [90%]60s
测量误差 优于±0.5%FS
重复性误差 ±0.5%
分辨率 0.01%
显示单位 %
SF6微量水分检测部分 测量方式 阻容测量原理(芬兰维萨拉DMT系列传感器)
使用环境温度 -20℃~+60℃
测量范围 -80℃~+20℃(当露点温度低于0℃,传感器输出为霜点)
响应时间 63%[90%] +20→-20℃ Td 5s[45s] -20→-60℃ Td 10s[240s]
测量误差 优于±1℃
重复性误差 ±0.5℃
分辨率 0.01℃
显示单位 ℃,ppm,℃P20(带有环境20℃的露点换算值)
CF4气体检测部分 测量方式 红外(NDIR)测量原理(德国Smartgas公司NDIR系列传感器)
使用环境温度 -20℃~+60℃
测量范围 0-1000PPmv
测量误差 ±5PPmv(FS)
重复性误差 ±2PPmv
分辨率 0.1PPmv
显示单位 PPmv
分解产物参数 H2S 1~200PPmv
SO2 1~100PPmv
CO 1~500PPmv
HF 1~50PPmv
灵敏度 0.5PPmv
Air空气检测部分 测量方式 氧化锆(德国itg公司NDIR系列传感器)
使用环境温度 -20℃~+60℃
测量范围 0-100%
测量误差 ±0.5%(FS)
重复性误差 ±0.2%
分辨率 0.01%
显示单位 %
气体流量 400~600ml/min
流量显示 0~1000mL进口数字流量计
样气压力 ≤1MPa
环境湿度 90%RH
测量数值影响 压力与流量无影响
电源 交直流两用(8小时以上的电池使用时间)、交流时:220VAC±10%,50Hz
