产品概述

数字电桥就是能够测量电感,电容,电阻,阻抗的仪器,这是一个传统习惯的说法,最早的阻抗测量用的是真正的电桥方法,随着现代模拟和数字技术的发展,早已经淘汰了这种测量方法,但LCR电桥的叫法一直沿用至今。如果是使用了微处理器的LCR电桥则叫LCR数字电桥。一般用户又称这些为:LCR测试仪、LCR电桥、LCR表、LCR Meter等等。

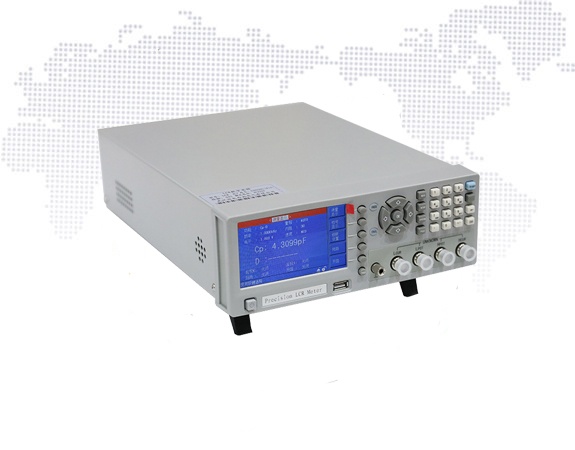

LCR数字电桥是新一代高精度、强稳定的LCR电桥,采用了4.3寸480*272TFT显示屏,可将测试结果清晰的呈现给用户。 该系列仪器高度适用于广大厂家生产及检验。而且该系列仪器拥有多种输出阻抗模式可以适应不同厂家的需求,其卓越的性能可以实现商业标准和军用标准的各种测试(如IEC和MIL)。

技术参数

测量速度
快速
>=1kHz 时, 30 次 / 秒
中速
>=1kHz 时, 10 次 / 秒
慢速
>=1kHz 时, 3 次 / 秒
基本精度
仪器的测量基本精度为 : 0.1%
测试信号频率
50Hz , 60Hz , 100Hz , 120Hz , 1kHz , 10kHz , 20kHz , 40kHz 50kHz , 100kHz 。频率准确度: 0.02% 。
测试信号电平
0.1 Vrms ± 10%
0.3 Vrms ± 10%
1.0 Vrms ± 10%
内阻
30 Ω± 5%
100 Ω± 5%
量程及范围
共有 9 个量程 10 Ω, 30 Ω, 100 Ω, 300 Ω, 1 k Ω, 3k Ω, 10 k Ω, 30k Ω和 100 k Ω。
测量显示范围
参数 显示范围
L 0.001μH ~ 99.999kH
C 0.001pF ~ 9999.9μF
|Z|, R , X , ESR 0.0001Ω ~ 99.999MΩ
Q 0.0001 ~ 9999.9
D 0.0001 ~ 9.9999
θ ( Deg ) 179.99° ~ 179.99°
θ ( Rad ) -3.1416 ~ 3.1416
