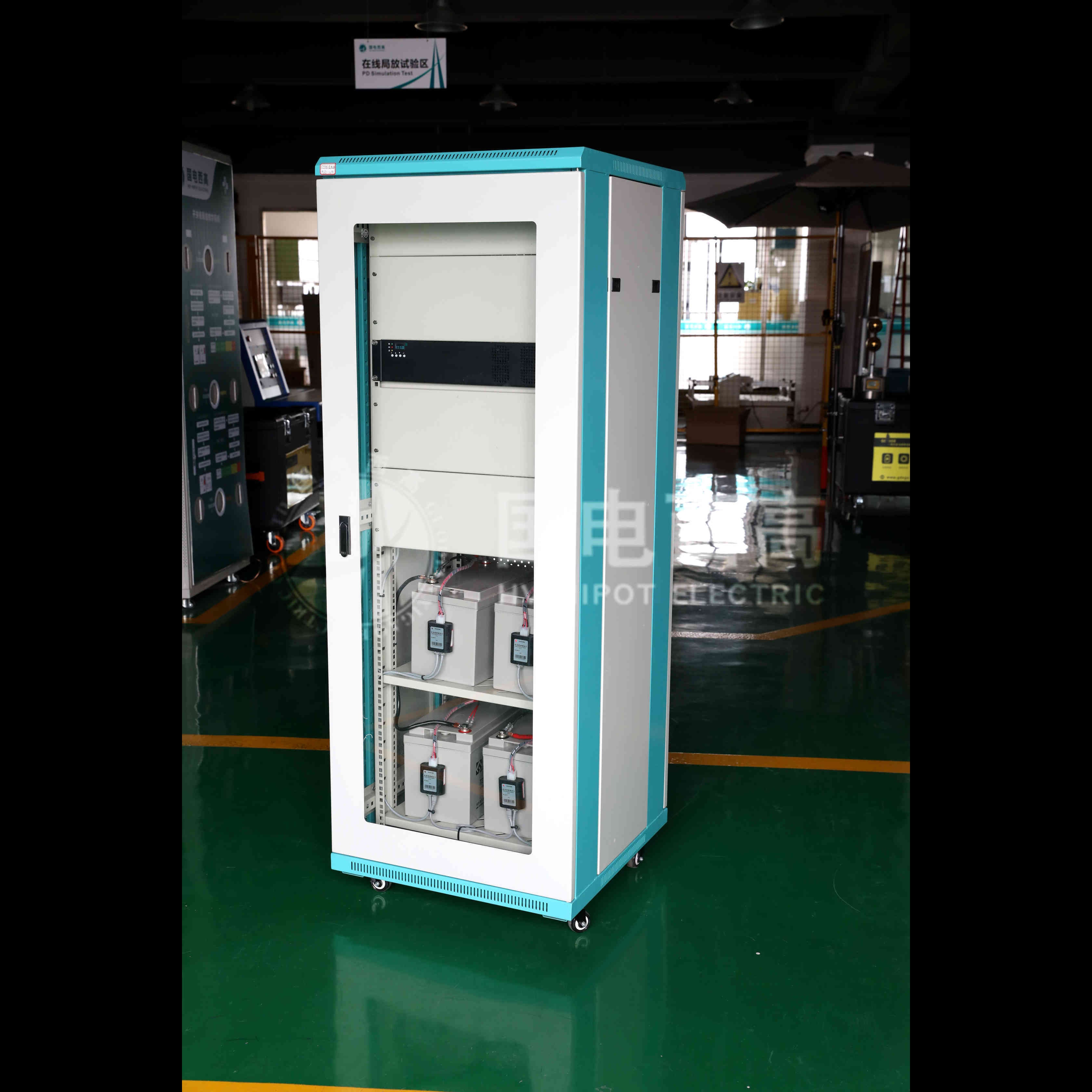

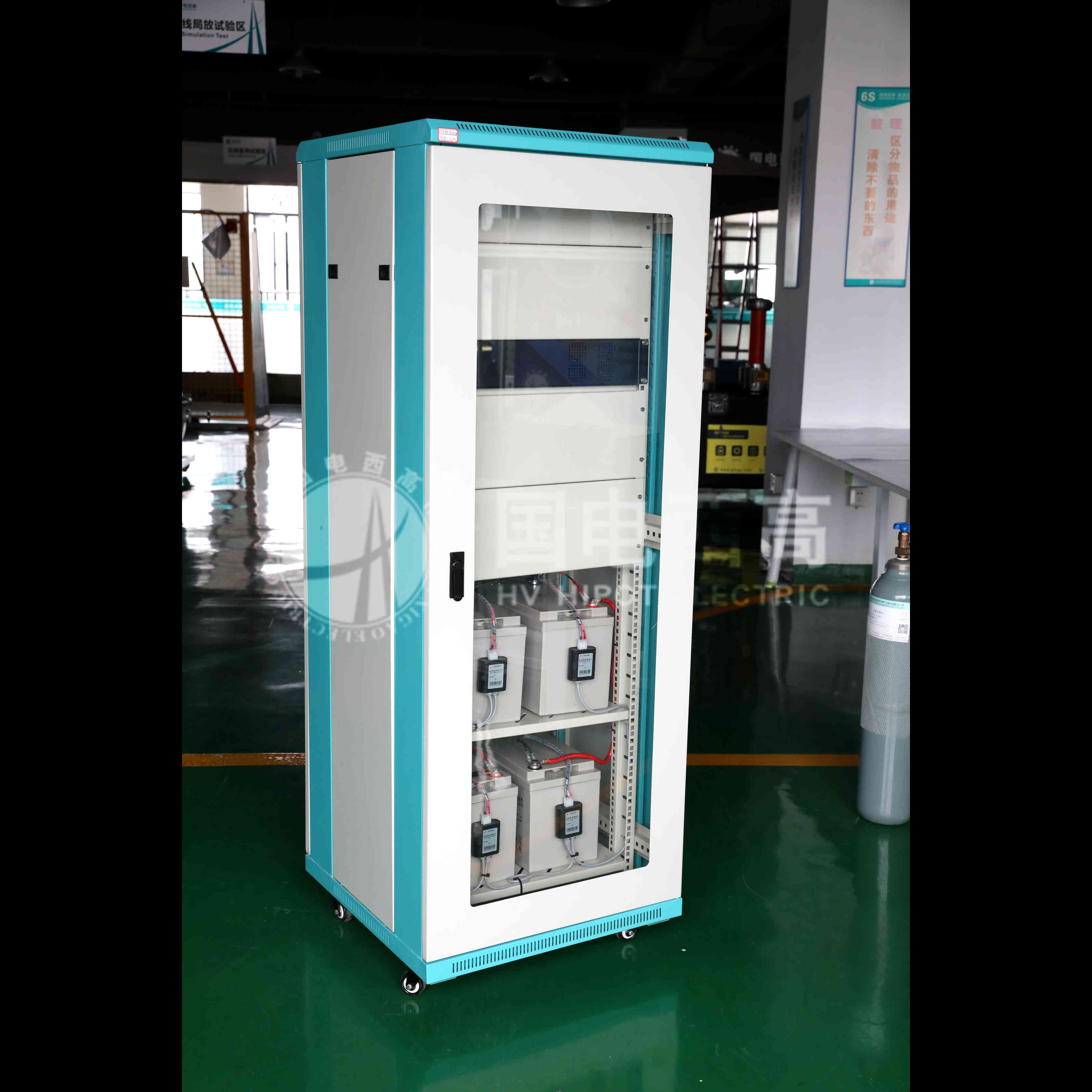

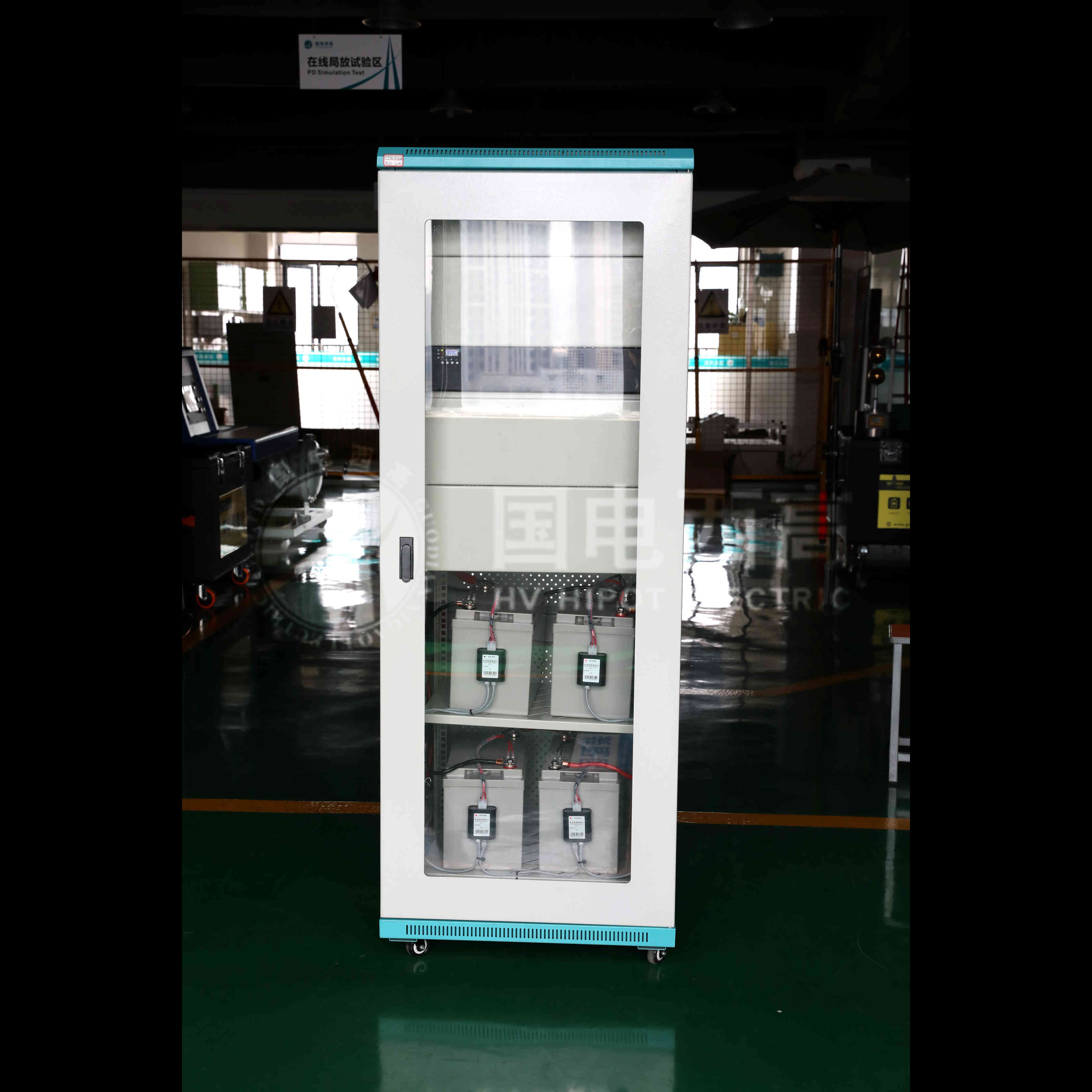

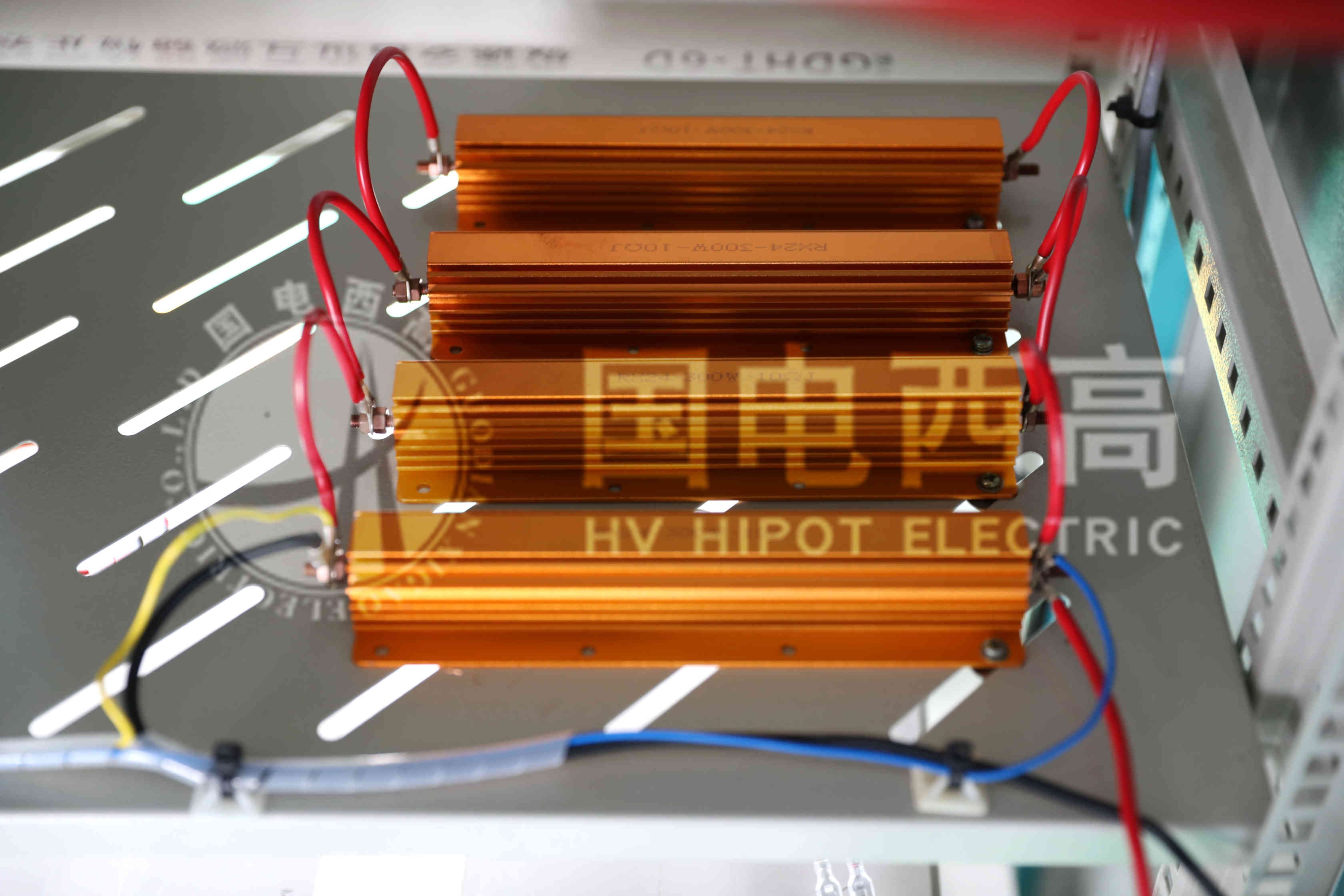

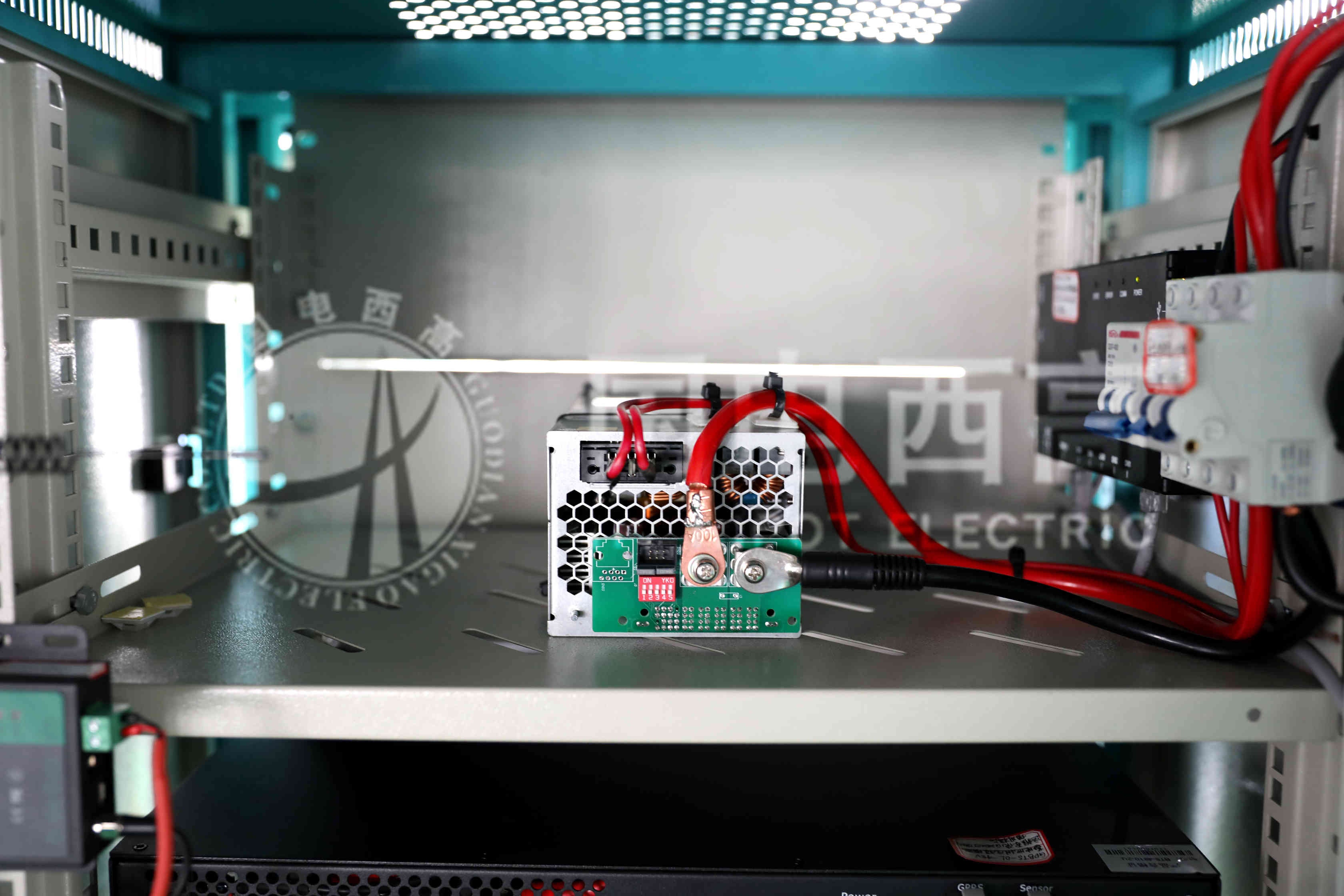

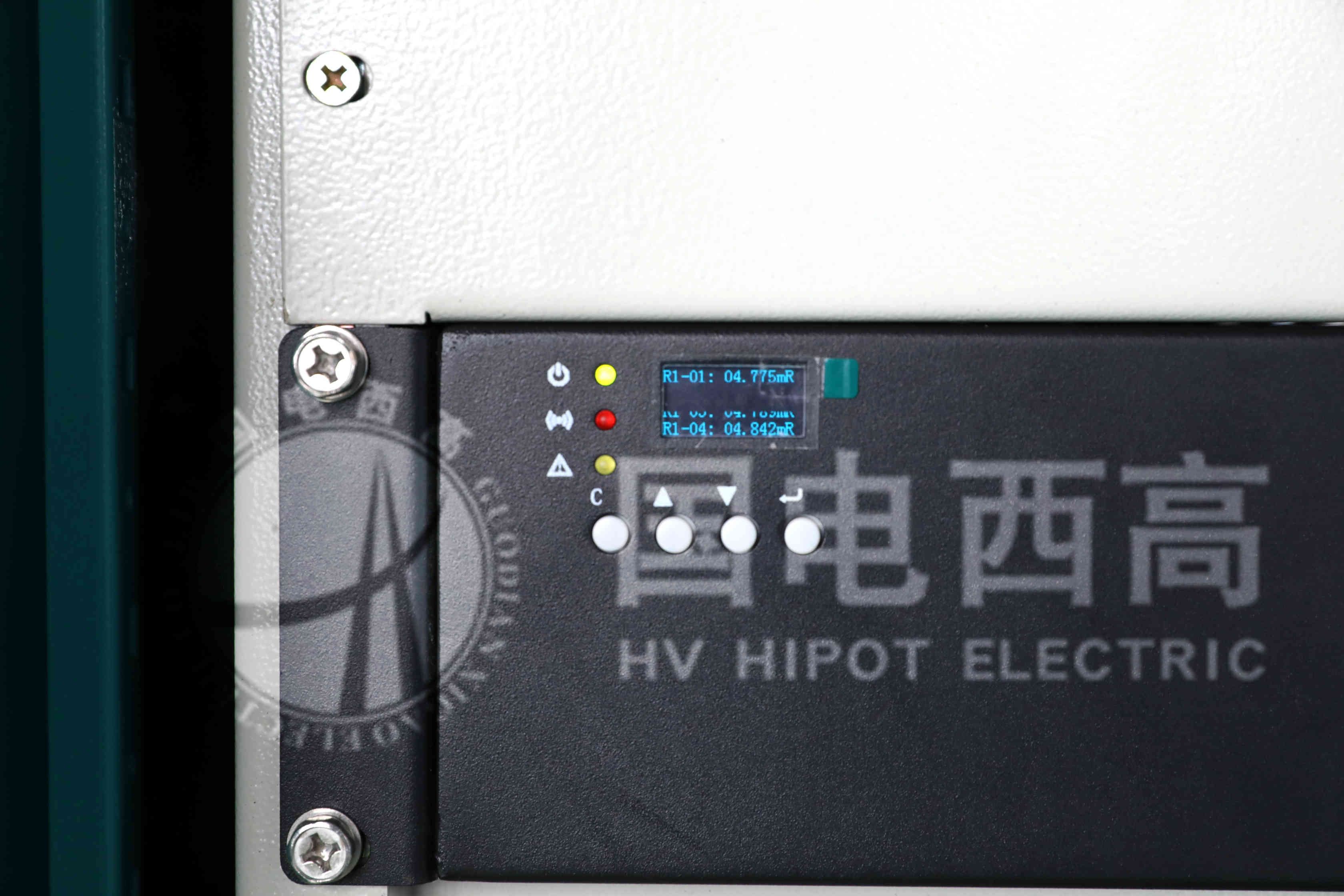

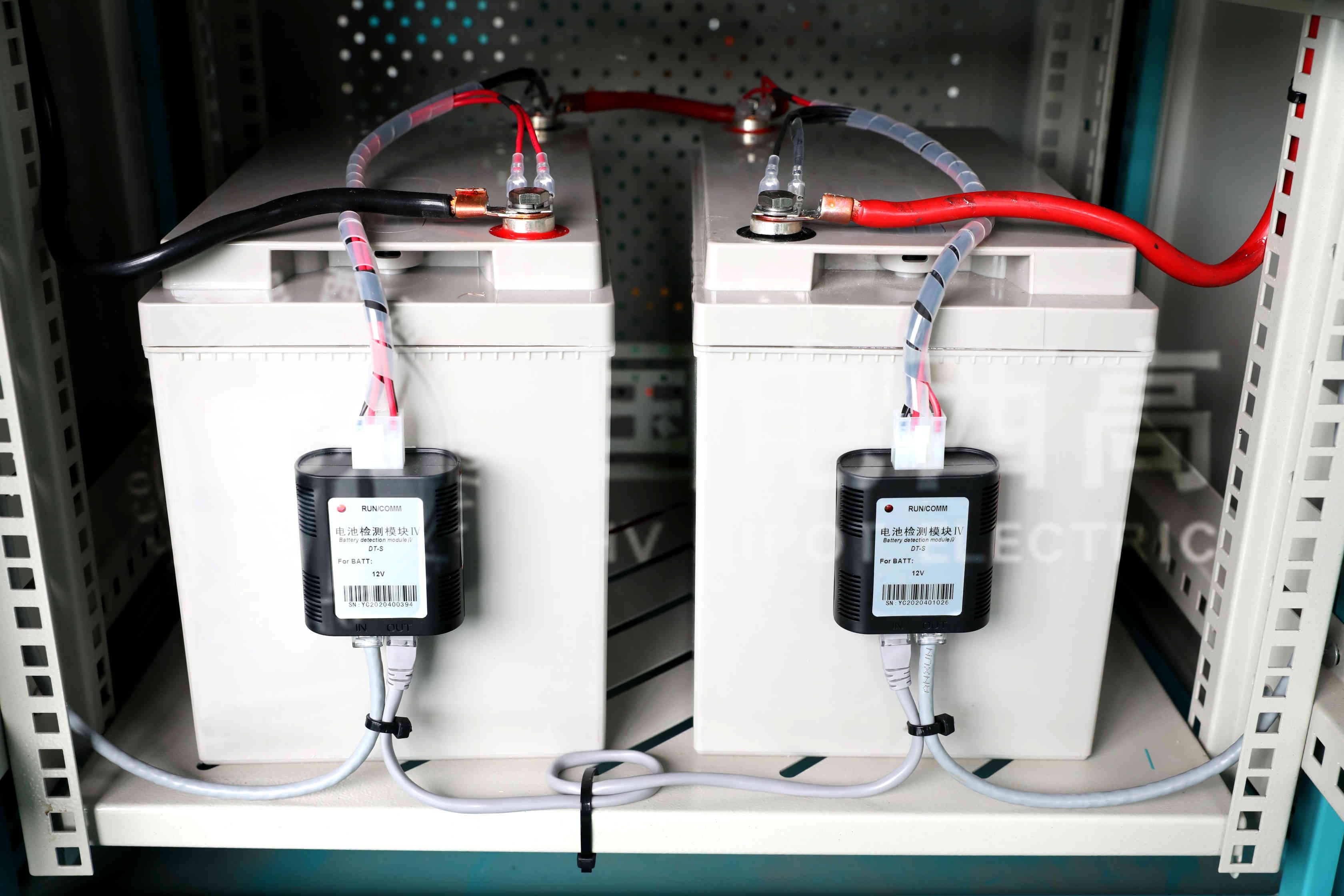

国电西高研发的GDBTS-48分布式蓄电池组远程智能运维系统采用速慧（smart quick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），HVHIPOT公司引进国际先进的数字检测技术研发生产，广泛适用于电力、通讯各行业用于蓄电池组直流供电电池组的远程维护。
| 产品型号参数 |
GDBTS-OL-110
|
| 端电压测量（组端与在线） |
0~144VDC ；精度：± 0.5% ； |
|
单体电压测量范围
|
0~15VDC ；精度：± 0.5%
|
| 接入铅酸电池组信息 |
12V 30-100AH 9 节 一组
|
|
电流测量
|
量程： 20A ；精度：± 1%
|
|
输入电压
|
72~144VDC
|
|
放电电压范围
|
10.8~15VDC
|
|
放电电流
|
0.5~12A
|
|
充电输出电压
|
8~14.4VDC 控制精度± 0.1V
|
| 充电输出电流 |
0.4~5A, 控制精度± 0.2A
|
| 充电效率 |
80% 以上
|
|
通信方式
|
GPRS
|
|
供电电源
|
供电方式：电池组取电和在线端取电；电源范围： 72~144VDC
|
|
工作环境
|
温度： 0~50 ℃；相对湿度： 0~70% ；海拔高度：小于 4000 米
|
| 保护功能 | 反接保护；过压保护点： 150V ；过流保护： 20A |
| 机型结构 | 钣金 2U 标准机箱 |
| 环境温度测量范围 | 量程： -10~+90 ℃；精度：± 1 ℃ |
| 产品型号参数 |
GDBTS-OL-4805
|
GDBTS-OL-4810
|
| 端电压测量（组端与在线） 温度 |
量程： 60V ；精度：± 0.5% ；
|
|
|
单体电压测量范围
|
2V单体量程 ：3.0Vmax； 精度：±0.2%；
12V 单体量程 ： 16Vmax ； 精度：± 0.2% ；
|
|
| 环境温度测量范围 |
量程： -10~+90 ℃；精度：± 1 ℃
|
|
|
蓄电池组容量范围
|
50Ah~500Ah@2V
50Ah~200Ah@12V
|
50Ah~1000Ah@2V
|
|
支持电池组组数
|
1-2 组
|
|
|
节能放电电流
|
1-50A ，根据实际负载而定
|
1-100A ，根据实际负载而定
|
|
限流充电电流
|
1~40A
|
1~80A
|
|
直连充电电流
|
12V单体小于15A
2V 系统小于 30A
|
2V 系统小于 60A
|
|
节能放电效率
|
80-90% 以上
|
90% 以上
|
|
供电电源
|
供电方式：母排取电；电源范围：35~60V；
整机监控模式下功耗：小于 2W
|
|
|
保护功能
|
反接保护；过压保护点： 65V
|
|
|
通信方式
|
GPRS 或 4G 模块、 RS485 通讯
|
|
|
机型结构
|
19英寸机箱，2V为2U或1U，
12V 为 1U
|
19 英寸机箱， 2U
|
|
工作环境
|
温度： 0~50 ℃；相对湿度： 0~70% ；海拔高度：小于 4000 米
|
|
|
输出放电特性
|
||
|
输出电压范围
|
0.2~15VDC ，调节步长 0.1VDC
|
|
|
输出电流范围
|
1 ～ 50A ，调节步长 0.1A
|
1 ～ 100A ，调节步长 0.1A
|
|
最大输出功率
|
600W
|
|
|
输出电流设定精度
|
± 0.5A
|
|
|
输出电流稳定精度
|
≤± 1%
|
|
|
输出电压稳定精度
|
≤± 1% （输出电压 15VDC ）
|
|
|
输出效率
|
≥ 90% （额定状态）
|
|
|
输出峰 - 峰杂音
|
≤ 200mV （ 0~20MHz ）（额定状态）
|
|
|
噪音
|
≤ 55dB （ A 计权）
|
|
|
输出充电特性
|
||
| 输出电压范围 | 35~60VDC ，调节步长 0.1VDC | |
| 输出电流范围 | 1 ～ 30A ，调节步长 0.1A | |
| 最大输出功率 | 1680W | |
| 输出电流设定精度 | ± 0.5A | |
| 输出电流稳定精度 | ≤± 1% | |
| 输出电压稳定精度 | ≤± 1% | |
| 输出效率 | ≥ 95% （输入输出压差大于 3V ） | |
| 输入直流反灌杂音电流 | 直流输入电流中宽频杂音分量 ( 均方根值 ) ≤ 1% | |
| 噪音 | ≤ 55dB （ A 计权） | |
| 保护特性 | ||
| 输出过压保护 | 变换器输出电压达到过压保护值时，变换器自动关机保 护并发出告 警，手动恢复。 | |
| 输出短路保护 | 输出短路时，变换器发出告警，短路电流不超过设定电 流值，短路消除后自动恢复输出 | |
| 过温保护 | 模块内部散热器温度超过设定值时，变换器自动关机保 护，待温度 恢复正常可自启动 | |
| 输出过流保护 | 充电模式下，变换器输出电流超过设定电流 1~2A ，变 换器自动关机保护并发出告警，手动恢复。放电模式下，关机状态下，变换器仍可能有电流输出，此时不视为 异常，不告警，可响应开机和参数设置命令 | |
| 开机自检 |
异常时自动关机并发出告警 支持缓启动电路，输入端接线不出现打火，缓启动时间 不超过 5S |
|
| 安全要求 | ||
| 设计标准 | 符合 IEC60950-1 及 YD/T 637-200 | |
| 绝缘电阻 | 在工作温度范围内，相对湿度不大于 90% 情况下，试 验电压为直流 500V 时，电源的输入、输出部分对地的绝缘电阻不低于 50M Ω | |
| 绝缘电压 | 在工作温度范围内，相对湿度不大于 90% 情况下，输 入、输出对地承受 710Vdc/1 分钟，漏电流小于 20mA 无击穿和飞弧现象 | |
| 额外说明 | 如需要放电电流 30 或 150A 配置，则根据实际项目配置报价 | |
